Subida y configuración de código en Wemos y Node para monitoreo IoT
¿Cómo subir y verificar el código en un dispositivo Wemos?
Para asegurar una correcta conexión y funcionamiento de tu proyecto con un dispositivo Wemos, es esencial seguir una serie de pasos detallados que garantizarán la eficiencia del proceso. Comenzamos verificando que solo un dispositivo Wemos esté conectado al puerto correcto en tu computadora. Esto excluye errores que puedan surgir por conectar otros dispositivos similares.
Verificación del puerto:
Subida del código:
Confirmación de conexión e IP:
Visión de datos vía navegador:
¿Cómo clonar el código para el Node?
Clonar código para un dispositivo Node implica criterios similares a los seguidos para el Wemos, con adaptaciones específicas. Un punto clave es ajustar conexiones, como la del sensor digital, al puerto adecuado en Node.
Desconexión del Wemos:
Ajustes en el código:
Selección del dispositivo correcto:
Compilación y verificación:
Subida y monitorización:
¿Cómo asegurar el funcionamiento de las mediciones de tus dispositivos?
Para corroborar el correcto funcionamiento e integridad de los datos que tus dispositivos generan, se requiere un análisis riguroso.
Confirmar datos ambientales:
Comparación entre dispositivos:
Conexiones adicionales:
Adicionalmente, anotar todos los pasos seguidos y tener un registro de cada activación y ajuste realizado, permitirá un control más eficiente y evitará futuros errores o confusiones en la actualización de los datos o en las configuraciones realizadas. Embarcándote en estos proyectos, adquieres destreza en electrónica y programación, camino al dominio de tecnologías emergentes. ¡Sigue en ello!
Luis Alberto Parra Piñeros
Estudiante
Grunddy Kenyu Yaipen Chiro
Estudiante
Eduardo Alexeik Valdez Sanchez
EstudianteGrunddy Kenyu Yaipen Chiro
Estudiante
Juan D. Martin
Estudiante
Katherine Serrano Romero
EstudianteKatherine Serrano Romero
Estudiante
Fernando Saldivar Ceron
Estudiante
Diego Fernando Ramos Aguirre
Estudiante
Esteban Murillo Urrego
EstudianteDiego Fernando Ramos Aguirre
EstudianteCamilo Andrés Becerra Mejía
Estudiante
Kenneth Angulo L
Estudiante
David Silva Apango
Estudiante
Pablo Lopera
EstudianteEsteban Murillo Urrego
Estudiante
Julio Zuriel Granados Hernandez
EstudianteDavid Silva Apango
EstudianteEsteban Murillo Urrego
Estudiante
Daniel Franco
Estudiante
DAVID ERNESTO MORALES CAZARES
Estudiante
Enrique Montes Trejo
Estudiante
Ricardo Asin
Estudiante
Jason Rendon
EstudianteLuis Alberto Parra Piñeros
Estudiante
Sebastián Pineda Ospina
Estudiante
Mario Alejandro Lujan Miranda
Estudiante
Jose Oliva Rivera
Estudiante>Inicie Arduino y abra la ventana de Preferencias.
>Ingrese https://arduino.esp8266.com/stable/package_esp8266com_index.jsonen el campo URL de Board Manager adicional . Puede agregar varias URL, separándolas con comas.
>Instale en Herramientas>Administrador de librerias> ESP8266, tambien DHT libreria.
>Abra Boards Manager desde Herramientas> Menú de placa e instale la plataforma esp8266 generic(y no olvide seleccionar su placa WeMos desde Herramientas> Menú de placa después de la instalación).
Si alguien me podría ayudar? no me abre nada en ningún navegador con la dirección IP
Checa tu modem si permite que se alcance tu dispositivo, podrías intentar primero con un ping y de alli parte, a mi me paso y tuve que cambiar cosas en el mío.
Si logro hacer ping, ya reinicie el modem de fabrica, y nada. Me dices mas o menos que parámetros tocaste?, Gracias!
Una pregunta, no hay una capa de seguridad al usar la librería aREST? o sea, me refiero, cualquier persona que entre en mi red y conozca de la librería podría pedir datos al nodo
Cordial Saludo..... tengo una duda por qué aparece en el navegador los colores de las letras en verde, azul y fucsia.... además también aparece tabulados y ordenados.... en mi caso en mi navegador aparece todo en una sola línea y en blanco y negro...
Es abrir la aplicación en MOZILLA FIREFOX navegador
En el segundo sensor no se cambio el ID ni el Name
si, Karo se salto esa parte, debe buscar en el código y lo cambia antes de volverlo a subir
rest.set_id("2"); rest.set_name("sensor_node");
Hola Comunidad Buenas tardes este es mi código y lo estoy subiendo a una placa ESP8266
// PROYECTO MEDICION VARIEBLES AMBIENTALES // AUTORES: // JUAN PABLO MURILLO URREGO // ESTEBAN MURILLO URREGO // JUNIO 2019 //Incluir Librerias en el Proyecto #include <ESP8266WiFi.h> #include <aREST.h> #include <DHT.h> #include <DHT_U.h> #include <Adafruit_Sensor.h> // Definir Puertos #define DHTPIN 5 #define DHTTYPE DHT11 #define MQ A0 //Inicializar sensores DHT dht(DHTPIN, DHTTYPE); //Crear API Rest aREST rest = aREST(); //Definir red Wifi a conectar el dispositivo const char* ssid = "Area Ingenieros Consultores"; const char* password = "ingenieros1975"; // Definir puertos IP para recibir informacion #define LISTEN_PORT 80 //Crear Instancia de Servidor WiFiServer server(LISTEN_PORT); //Definicion de Variables float mq, humidity, temperature; //Definir la preparacion del codigo con SETUP //el Setup solo corre una vez y luego corre el LOOP void setup(){ Serial.begin(9600); // para que los sensores lean a la misma velocidad dht.begin(); // Inicializar el sensor //Inicializar Variables API rest.variable("temperature",&temperature); rest.variable("humidity",&humidity); rest.variable("contaminacion",&mq); // Nombres de los Dispositivos rest.set_id("1"); rest.set_name("sensor_wemos"); // Conectarse a Internet WiFi.begin(ssid, password); //Cliclo While para verificar coneccion a wifi. tiempo en milisegundos while (WiFi.status() != WL_CONNECTED ){ delay(500); Serial.print("."); } Serial.println(""); Serial.println("WiFi connected"); // Inicializar Servidor server.begin(); Serial.println("Server Started"); // IP Serial.println(WiFi.localIP()); } //Ciclo Loop para sensar constantemente void loop(){ delay(1000); //Tiempo entre medidas //Lectura de Sensores mq = analogRead(MQ); //MQ 135 Concentracion de Gases humidity = dht.readHumidity(); // Humedad Relativa 0% - 100% (Punto de Rocio) temperature = dht.readTemperature(); // Temperatura 0°C - 120°C // LLamados al API Rest WiFiClient client = server.available(); // esta disponoble el servidor if (!client){ return; } while(!client.available()){ delay(1); } rest.handle(client); }
Pero cuando voy a a ver los datos json los valores de humedad y temperatura me sale nan
{"variables": {"temperature": nan, "humidity": nan, "contaminacion": 205.00}, "id": "1", "name": "sensor_wemos", "hardware": "esp8266", "connected": true}
me podrían ayudar .... muchas gracias por su atención
Tienes que abrirlo con firefox
Tengo el mismo problema y al intentarlo abrir con firefox no me soluciona
Estoy usando NodeMCU e hice el codigo un poco diferente, tampoco cuento con el sensor calidad de aire. Aprendi tambien que el ESP8266 puede manejar varios servidores al tiempo, asi que genere uno normal y otro que devuelve la API que la profesora uso:
// Curso Platzi de IoT 2019 en 2026.
// Programacion de sensores de calidad de aire humedad y temperatura para IoT
//Librerias
#include "DHT.h"
#include "ESP8266WiFi.h"
#include "ESP8266WebServer.h"
#include "aREST.h"
//Definiciones
#define DHTPIN 4 // Pin to connect DHT sensor (GPIO number) D2
#define DHTTYPE DHT11 // Define DHT 11 or DHT22 sensor type
//#define MQ A0 // Aun no tengo este sensor
//WiFi
const char* ssid = "666";
const char* password = "666";
//Crear instancia del servidor
ESP8266WebServer server(80); //Servidor Web puerto 80
WiFiServer restServer(81); //Servidor para aREST (puerto debe ser diferente)
//Inicializacion
DHT dht(DHTPIN,DHTTYPE);
aREST rest = aREST();
//Variables para API
float humidity, temperature;
void handleRoot() {
String html = "<!DOCTYPE html><html>";
html += "<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">";
html += "<title>ESP8266 Web Server</title></head>";
html += "<body><h1>Hello Kenneth, from ESP8266!</h1>";
html += "<p>This is a basic web server.</p></body>";
html += "</html>";
server.send(200, "text/html", html); // Enviar pagina web HTML
}
void setup() {
Serial.begin(9600);
delay(10);
dht.begin();
//Init Variables API
rest.variable("temperature",&temperature);
rest.variable("humidity",&humidity);
//Configuracion aREST
rest.set_id("1");
rest.set_name("esp8266");
// Connect to WiFi network
Serial.print("");
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
// Wait for connection
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
Serial.println("IP address: ");
Serial.println(WiFi.localIP()); // Print the IP address
// Iniciar servidores
server.on("/", handleRoot); // Handle requests to the root URL (/)
server.begin(); // Start the web server
restServer.begin(); // Start aREST server
Serial.println("HTTP server started");
}
void loop() {
delay(3000);
float tc = dht.readTemperature(false); //Read temperature in C
float tf = dht.readTemperature(true); //Read Temperature in F
float hu = dht.readHumidity(); //Read Humidity
//Actualizar variables para aREST
temperature = tc;
humidity = hu;
Serial.print("Temp: ");
Serial.print(tc);
Serial.print(" C, ");
Serial.print(tf);
Serial.print(" F, Hum: ");
Serial.print(hu);
Serial.println("%");
//Servidor web normal
server.handleClient();
//Servidor aREST
WiFiClient client = restServer.available();
if (client) {
rest.handle(client);
}
}
Cuando abro el navegador y escribo la dirección IP, todo funciona bien en la tarjeta Wemos, pero en la tarjeta NodeMCU me aparece esto:
SyntaxError: JSON.parse: unexpected keyword at line 1 column 31 of the JSON data
Además en datos sin procesar en cuanto a humedad y temperatura me aparece nan, en lugar del dato correcto, ya revisé el funcionamiento del DHT22

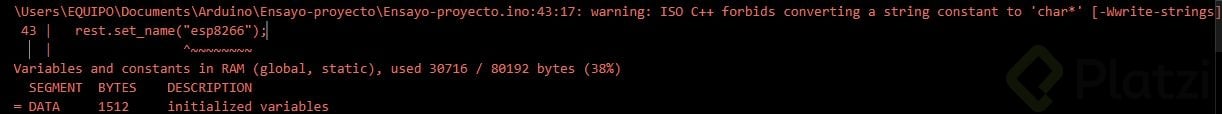

Hola! Me sale un error a la hora de verificar:
La librería me de aRest me carga bien, y todo lo demás funciona, solo falla para el método de "setName". ¿Qué puede ser?
Hola @Karobot Hola Comunidad Buenas tardes este es mi código y lo estoy subiendo a una placa ESP8266
// PROYECTO MEDICION VARIEBLES AMBIENTALES // AUTORES: // JUAN PABLO MURILLO URREGO // ESTEBAN MURILLO URREGO // JUNIO 2019 //Incluir Librerias en el Proyecto #include <ESP8266WiFi.h> #include <aREST.h> #include <DHT.h> #include <DHT_U.h> #include <Adafruit_Sensor.h> // Definir Puertos #define DHTPIN 5 #define DHTTYPE DHT11 #define MQ A0 //Inicializar sensores DHT dht(DHTPIN, DHTTYPE); //Crear API Rest aREST rest = aREST(); //Definir red Wifi a conectar el dispositivo const char* ssid = "Area Ingenieros Consultores"; const char* password = "ingenieros1975"; // Definir puertos IP para recibir informacion #define LISTEN_PORT 80 //Crear Instancia de Servidor WiFiServer server(LISTEN_PORT); //Definicion de Variables float mq, humidity, temperature; //Definir la preparacion del codigo con SETUP //el Setup solo corre una vez y luego corre el LOOP void setup(){ Serial.begin(9600); // para que los sensores lean a la misma velocidad dht.begin(); // Inicializar el sensor //Inicializar Variables API rest.variable("temperature",&temperature); rest.variable("humidity",&humidity); rest.variable("contaminacion",&mq); // Nombres de los Dispositivos rest.set_id("1"); rest.set_name("sensor_wemos"); // Conectarse a Internet WiFi.begin(ssid, password); //Cliclo While para verificar coneccion a wifi. tiempo en milisegundos while (WiFi.status() != WL_CONNECTED ){ delay(500); Serial.print("."); } Serial.println(""); Serial.println("WiFi connected"); // Inicializar Servidor server.begin(); Serial.println("Server Started"); // IP Serial.println(WiFi.localIP()); } //Ciclo Loop para sensar constantemente void loop(){ delay(1000); //Tiempo entre medidas //Lectura de Sensores mq = analogRead(MQ); //MQ 135 Concentracion de Gases humidity = dht.readHumidity(); // Humedad Relativa 0% - 100% (Punto de Rocio) temperature = dht.readTemperature(); // Temperatura 0°C - 120°C // LLamados al API Rest WiFiClient client = server.available(); // esta disponoble el servidor if (!client){ return; } while(!client.available()){ delay(1); } rest.handle(client); }
pero me esta fallando cuando consulto los datos json me sale humedad y temperatura con un valor de nan
{"variables": {"temperature": nan, "humidity": nan, "contaminacion": 205.00}, "id": "1", "name": "sensor_wemos", "hardware": "esp8266", "connected": true}
Muchas gracias por su ayuda Quedo atento Cordial saludo
Que tal Esteban, podrias compartir de favor captura de tu error
Al definir puertos tu escribiste esto:
#define DHTPIN 5
Debes escribir esto:
#define DHTPIN D5
Sólo hace falta una D en el nombre del pin
Hola @Karobot Hola Comunidad Buenas tardes este es mi código y lo estoy subiendo a una placa ESP8266 Hola @Karobot
// PROYECTO MEDICION VARIEBLES AMBIENTALES // AUTORES: // JUAN PABLO MURILLO URREGO // ESTEBAN MURILLO URREGO // JUNIO 2019 //Incluir Librerias en el Proyecto #include <ESP8266WiFi.h> #include <aREST.h> #include <DHT.h> #include <DHT_U.h> #include <Adafruit_Sensor.h> // Definir Puertos #define DHTPIN 5 #define DHTTYPE DHT11 #define MQ A0 //Inicializar sensores DHT dht(DHTPIN, DHTTYPE); //Crear API Rest aREST rest = aREST(); //Definir red Wifi a conectar el dispositivo const char* ssid = "Area Ingenieros Consultores"; const char* password = "ingenieros1975"; // Definir puertos IP para recibir informacion #define LISTEN_PORT 80 //Crear Instancia de Servidor WiFiServer server(LISTEN_PORT); //Definicion de Variables float mq, humidity, temperature; //Definir la preparacion del codigo con SETUP //el Setup solo corre una vez y luego corre el LOOP void setup(){ Serial.begin(9600); // para que los sensores lean a la misma velocidad dht.begin(); // Inicializar el sensor //Inicializar Variables API rest.variable("temperature",&temperature); rest.variable("humidity",&humidity); rest.variable("contaminacion",&mq); // Nombres de los Dispositivos rest.set_id("1"); rest.set_name("sensor_wemos"); // Conectarse a Internet WiFi.begin(ssid, password); //Cliclo While para verificar coneccion a wifi. tiempo en milisegundos while (WiFi.status() != WL_CONNECTED ){ delay(500); Serial.print("."); } Serial.println(""); Serial.println("WiFi connected"); // Inicializar Servidor server.begin(); Serial.println("Server Started"); // IP Serial.println(WiFi.localIP()); } //Ciclo Loop para sensar constantemente void loop(){ delay(1000); //Tiempo entre medidas //Lectura de Sensores mq = analogRead(MQ); //MQ 135 Concentracion de Gases humidity = dht.readHumidity(); // Humedad Relativa 0% - 100% (Punto de Rocio) temperature = dht.readTemperature(); // Temperatura 0°C - 120°C // LLamados al API Rest WiFiClient client = server.available(); // esta disponoble el servidor if (!client){ return; } while(!client.available()){ delay(1); } rest.handle(client); }
Pero cuando voy a a ver los datos json los valores de humedad y temperatura me sale nan
{"variables": {"temperature": nan, "humidity": nan, "contaminacion": 205.00}, "id": "1", "name": "sensor_wemos", "hardware": "esp8266", "connected": true}``` me podrían ayudar … muchas gracias por su atención
En mi caso estoy usando el ESP32 Dev Module. Tenía unos errores en la versión de la librería aREST: aREST.h:463:190: error: no matching function for call to 'aREST::addToBufferF(const char [158])' La corrección a este error es modificar el archivo aREST.h, agregando la siguiente línea después de los defines; #define __FlashStringHelper char
ejemplo:
#ifndef aRest_h #define aRest_h #define __FlashStringHelper char
Espero que les sirva. Saludos!
Gracias por la información
Muy buena clase
Para este curso necesitamos un Arduino UNO? O funciona con sensores que compramos?
Por lo que veo, solo la wemos o NodeMCU y la Raspberry.
Me aparece Error: ESP8266WiFi.h: No such file or Directory
Debes de ir el IDE de Arduino a tools -> Board -> Boards Manager y ahí buscar 8266, se te agregan las placas que usamos en el curso y además la librería. Si no te funciona por ese lado ve a Sketch -> Include Library -> Manege Libraries y buscar "ESP8266WiFi.h" y las librerías que te hagan falta.
Tenía un problema; la respuesta de temperatura y humedad me aparecía:
"temperature": nan, "humidity": nan
Esto al tenerlo conectado por USB a la computadora, al conectarlo con un cargador de celular se solucionó, ahora veo:
"temperature": 32.40, "humidity": 28.50
No me abre con la direccion IP :(
