¿Cómo hornear un mapa de normales de Blender?

Comentarios

Jader Moncayo

Estudiante

black panther

Alejandro Guiberra

Estudiante

¿Es el casco o una máscara sobre el rostro? Se ve muy bien!

Jader Moncayo

Estudiante

Se suponia que era una mascara pero lamentablemete no fue reconocida por SparAR y no se la pudo imortar para que sea un filtro

Fabricio Diaz Nievas

Estudiante

Asi va mi proyecto! Me base en el personaje Megamente para hacer la forma de la cabeza

Don Froy

Profesor

Wow, está genial. Solo haz muchas pruebas con tu rostro probando diferentes movimientos faciales. Yo hice como un busto griego y tuve muchos problemas que tuve que ajustar para que no se saliera la máscara del modelo 3D.

Eduardo Isaac Castillo González

Estudiante

Qué genial!! Cómo conseguiste que la máscara fuera de la cabeza completa? la descargaste de algún lado o simplemente expandiste la máscara?

Juan Sebastián Sierra Morales

Estudiante

Resumen SM 🚀

¿Cómo hornear un mapa de normales de Blender?

Tenemos que buscar guardar la información de alto detalle y que Spark AR que no puede leer tanta geometría pueda identificar como trabajarla, para ello necesitamos un Mapa de normales que podemos lograr hacer desde Blender al pedirle que haga un Bake (Hornear) las normales de la geometría de alta resolución a una textura PNG que vamos a exportar y posteriormente usar en Spark AR.

++Blender++:

Correccion del rostro:

Inicialmente entramos en Blender y en la sección de Layout nos dirigimos al panel de propiedades y presionamos el icono de llave de herramientas (Modifier Properties) y dejamos en 0 (Nivel base) los campos de Level Viewport y Sculpt, permitiéndonos que cuando entremos en el modo de Sculpting podamos esculpir el rostro usando la malla o división base o inicial, ya que necesitamos corregirlo o suavizarlo en donde lo necesite.

Hornear las Normales:

Para hornear el mapa de normales desde Blender necesitamos que en el panel de propiedades → Icono de llave de herramientas (Modifier Properties) → dejar en 0 (Nivel base) el campo de Level Viewport y en 3 (Maxima subdivision) el campo de Sculpt. Posteriormente nos dirigimos a configurar el motor del render presionando el icono de una cámara (Render Properties) y la sección de Render engine seleccionamos Cycles que nos va a permitir seleccionar en Device el tipo de dispositivo que va a realizar el render CPU ó GPU dependiendo el computador, y mas abajo encontramos la sección de Bake en donde activamos la casilla que se llama Bake from Multires (Porque usamos un multiresolution), también en Bake Type Seleccionamos Normals.

Finalmente en la sección Output tenemos que escoger a donde queremos que Blender envie el horneado, para ello nos dirigimos en la parte superior de la interfaz a la fase llamada Shading y en el panel inferior seleccionamos en Add → Texture → Image Texture y agregamos al panel un nuevo bloque de Image Texture en donde vamos a hacer click en +New para agregar una nueva imagen en donde podremos configurar el nombre y la resolución de la imagen del mapa de normales, que podremos ver en el panel Izquierdo de la fase Shading seleccionando la imagen del mapa de normales posteriormente a hornearla.

Para Hornear el mapa de normales debemos tener seleccionado el rostro en la fase Layout y en la fase Shading tengamos seleccionado el bloque de Image textura que habíamos creado, y para hornear el mapa de normales tenemos que presionar el botón llamado Bake que se encuentra en la sección Bake que encontramos en el icono de la cámara (Render properties) del panel de propiedades en la fase de Layout.

Una vez horneado el mapa de normales lo podemos ver en el panel izquierdo de la fase de shading, y lo exportamos en el icono de hamburguesa → Image → Save As → Save As Image para guardarlo como PNG. Finalmente exportamos nuestro modelo 3D, dirigiéndonos a la fase de Layout seleccionamos el rostro 3D y lo exportamos dirigiéndonos a File → Export → Wavefront (.obj) y guardándolo en una carpeta llamada 3D Models donde estarán nuestros modelos finales.

By SsimorPro

David Durán

Estudiante

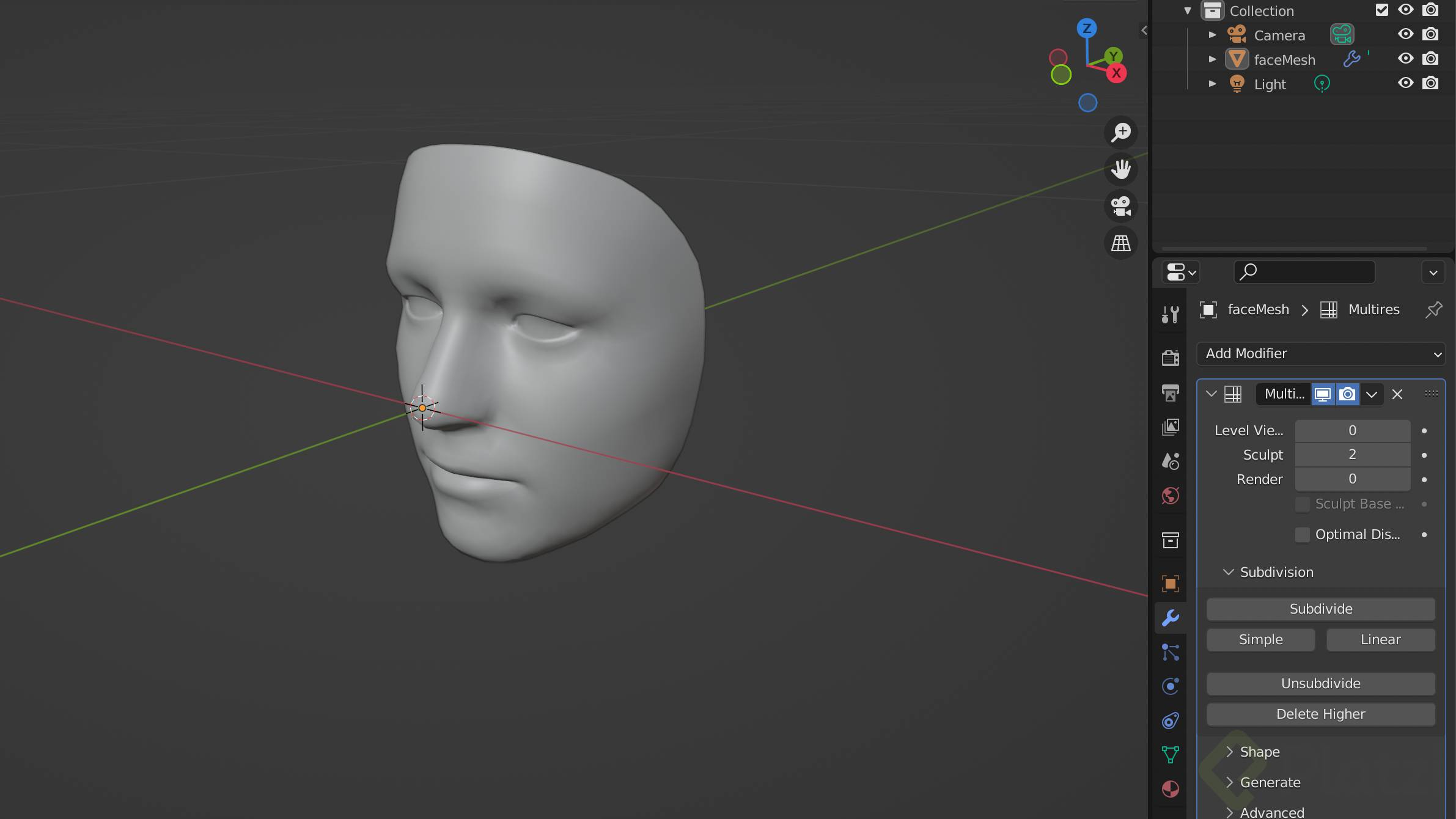

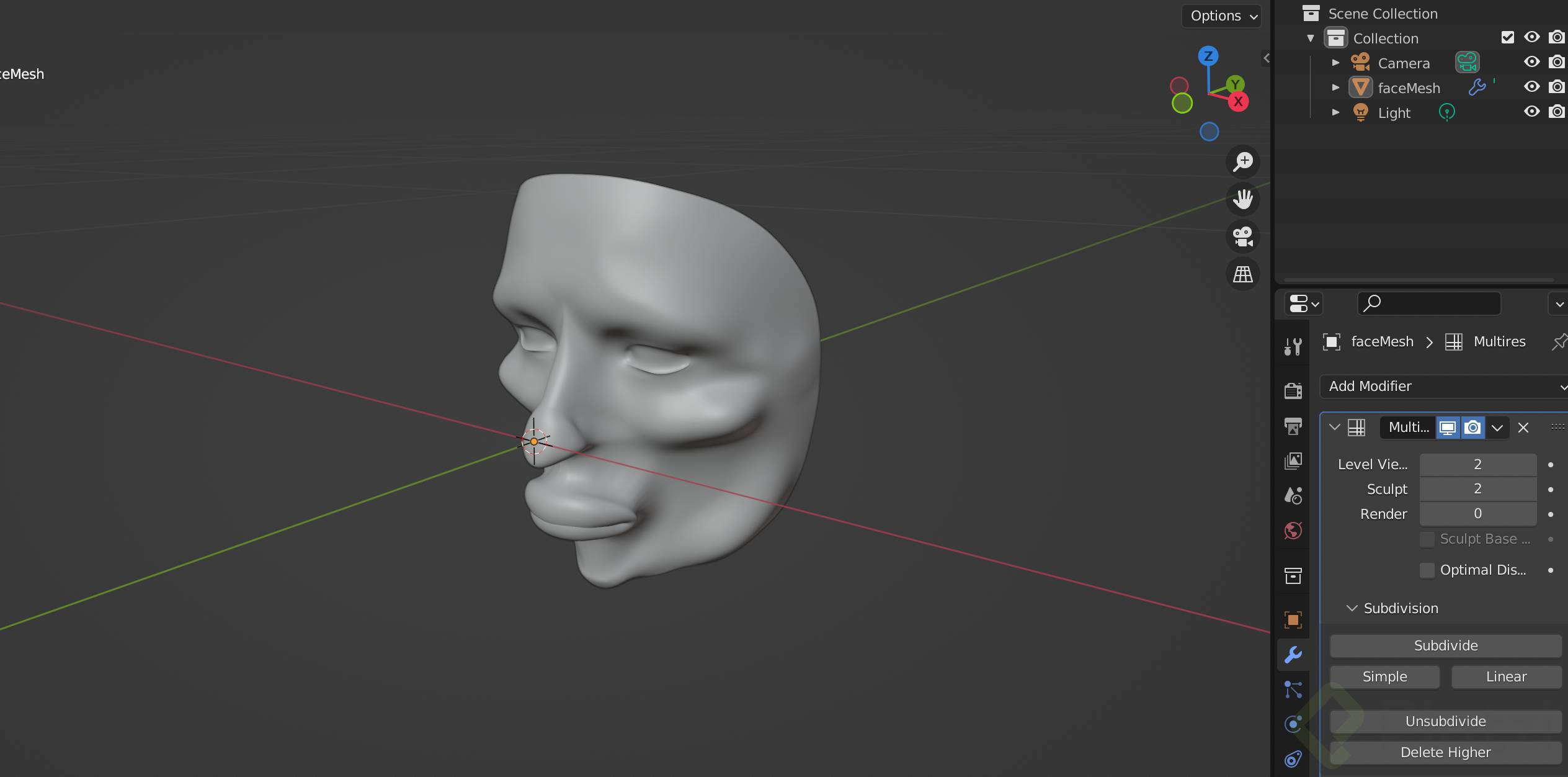

en el minuto 1:48 de la clase, cuanod modifico los valores del viewport y de Sculpt, el modelado que hice se resetea.como puedo resolver esto

Don Froy

Profesor

Hola David desconozco porque podría pasar esto. A veces necesitamos hacer pruebas que yo llamo pruebas de ciego para entender que problema podría ser.

Has intentado hacer este proceso usando una esfera de Blender y ver si el problema persiste? Quiero asumir, que podría ser un problema de UVs, que quizás al importar la máscara estas se perdieron. Aunque solo asumo.

Si al hacerlo con una esfera, el problema no sucede, entonces hay algo malo con tu máscara al importarla. Podrías bajar nuevamente los archivos, y ver si hay algo diferente al usar el .obj o el .fbx que trae el fonder los Face Assets de meta.

Andrés Calvache

Estudiante

Estas clases valen Oro

Natalia Prada Gaitán

Estudiante

concuerdo

Don Froy

Profesor

Genial saber que les gusta el curso

Renzo Narváez González

Estudiante

La captura de datos de multi-resolución requiere un objeto de resolución múltiple. Me marca este error. Hice todo tal cual, no entiendo.

Sebastian Velasco Cortes

Estudiante

Hola , alguien sabe por qué no me deja editar los valores del Level Viewport , Sculpt y Render en Multires? Gracias de antemano

David Durán

Estudiante

Hola Sebastian, como lo resolviste?

Marcelo Ramos Valdez

Estudiante

Si el marco de nuestra imagen shading, no es blanca, si no roja, que debemos hacer?

Don Froy

Profesor

Hola Marcelo, me gustaría que fueras un poco mas específico. La textura de color se puede cambiar, o qué te refieres?

Marcelo Ramos Valdez

Estudiante

Usted dijo que cuando quisieramos hornear nuestro modelo debiamos fijarnos en 3 cosas

que el modelo esté seleccionado
que el borde de imagen shading este en blanco
y tener el sculping al 3

pues no me salio el borde blanco de la imagen shading, al final pude hacer la impresion pero no se como lo hice XD

Jose Antonio Flores Piña

Estudiante

Mi humilde aporte jeje no es mucho pero me gusoto este diseño personal que le di a mi mascara 😁 !Platzi landing

Andrés David Loaiza Zamudio

Estudiante

Esta era la info que necesitaba 💚💜
