Cálculo del Multiplicador para Convertir Lecturas de Sensor a Celsius

¿Cómo convertir lecturas del sensor a grados Celsius?

Transformar lecturas de un sensor análogico en valores prácticos y comprensibles, como grados Celsius, es un paso fundamental en el desarrollo de proyectos electrónicos con Arduino. Entender este proceso no solo enriquece tus conocimientos, sino que también te habilita para crear proyectos que integran sensores de temperatura de manera eficaz y precisa.

¿Qué información nos proporciona el datasheet del sensor?

El datasheet de un sensor es una guía imprescindible. En este caso, aprendemos que cada grado Celsius incrementa la salida del sensor en 10 milivolts. Este factor de escala es esencial para convertir el valor 'RAW' de la lectura análoga de nuestro Arduino en una cifra tangible en grados Celsius. Además, el datasheet menciona que el sensor funcionará hasta 150 grados Celsius.

¿Cómo calcular el factor de conversión?

El cálculo del factor de conversión involucra varios pasos cruciales:

1. Conversión de voltaje a milivolts:

   • Sabiendo que el sensor y el Arduino operan a 5 volts, esto se convierte a 5000 milivolts.

2. Determinación de incrementos máximos:

   • Dividimos los 5000 milivolts entre 10 (milivolts por grado), obteniendo 500 posibles incrementos.

3. Cálculo de la máxima temperatura teórica:

   • Aunque en teoría podríamos medir hasta 500 grados Celsius, el sensor se limita a 150 grados, como el fabricante indica.

4. Resolución en Arduino:

   • La resolución del Arduino es de 1024 pasos, por lo tanto, dividimos los 500 en estos pasos:

   500 / 1024 = 0.48828125


¿Cómo aplicar el factor en el código de Arduino?

Con el factor de conversión calculado, el siguiente paso es integrarlo en el código de Arduino para convertir las lecturas análogas en grados Celsius.

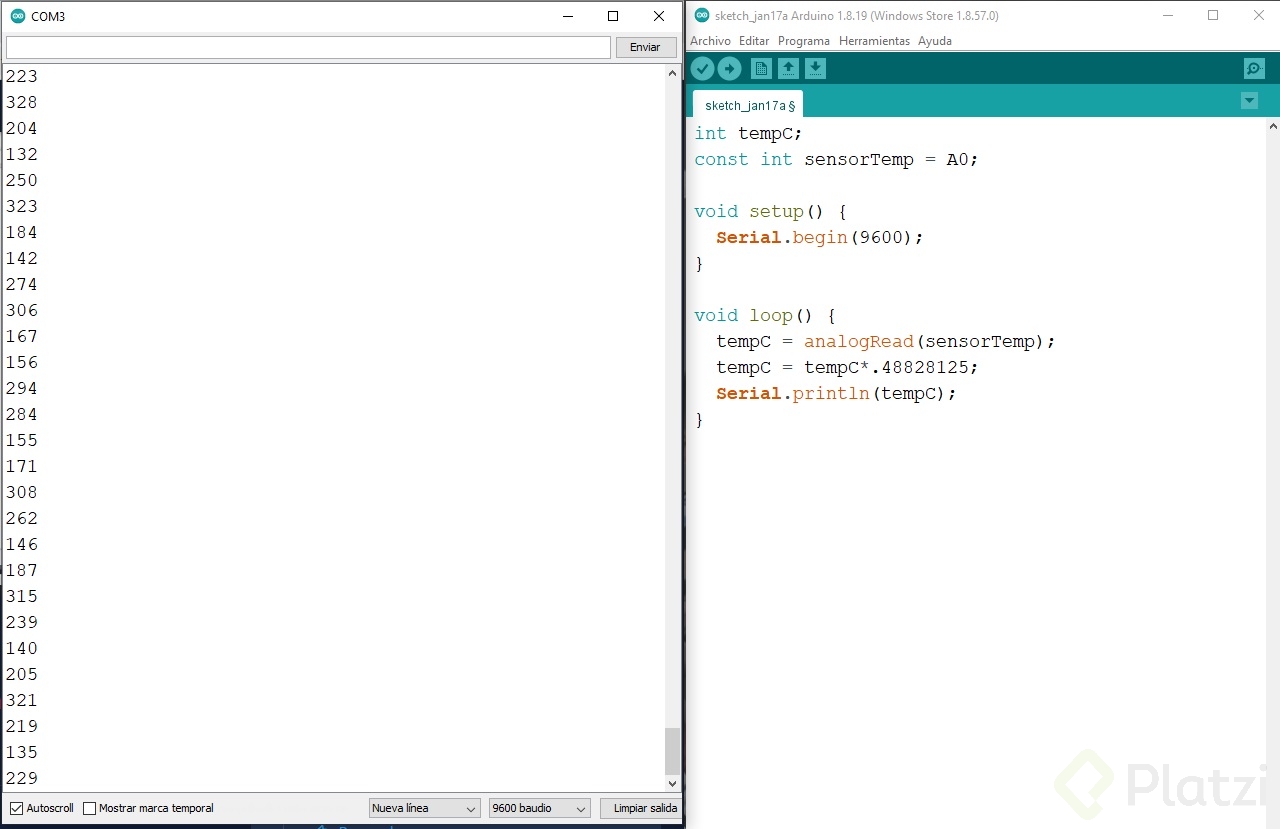

float tempC = analogRead(sensorPin); // Leer del sensor
tempC = tempC * 0.48828125; // Aplicar el factor de conversión

Después de modificar y cargar este código al Arduino es vital verificar el funcionamiento real, encendiendo el sistema y observando cómo reacciona al calentamiento del sensor.

¿Qué pasos siguen después de obtener la lectura correcta?

Una vez que confirmamos que las lecturas son precisas, el paso siguiente podría ser enviar estos datos a un LCD para su monitoreo constante y visualización amigable. Esto te permitirá, por ejemplo, observar cambios de temperatura sin depender del monitor serial.

Consejos para mejorar tu proyecto

• Prueba diferentes fuentes de calor: Usa un encendedor o una taza de café caliente para elevar la temperatura como método de prueba.
• Ajusta el código para mejorar la precisión: Examina y modifica tu código si los resultados no son exactamente los esperados.
• Integra nuevas funcionalidades: Considera añadir opciones de visualización adicionales o incluso alertas cuando la temperatura supera ciertos umbrales.

Con estos conocimientos y aplicaciones, podrás avanzar en tus proyectos electrónicos de manera más confiada y con mejores resultados. ¡Sigue explorando y ampliando tus habilidades!
