Uso del Potenciómetro para Control de LED con Arduino

Curso Fundamentos de Desarrollo de Hardware con Arduino

Clase 24 de 38

Clase 24 / 38

Recursos

Controla un LED con precisión y sin complicaciones: aquí verás cómo un potenciómetro (resistencia variable) se conecta a Arduino para generar voltaje variable y leerlo por una entrada analógica. Con esa lectura, harás que el LED parpadee más rápido o más lento usando analogRead, digitalWrite y delay.

¿Qué es y cómo se conecta un potenciómetro en Arduino?

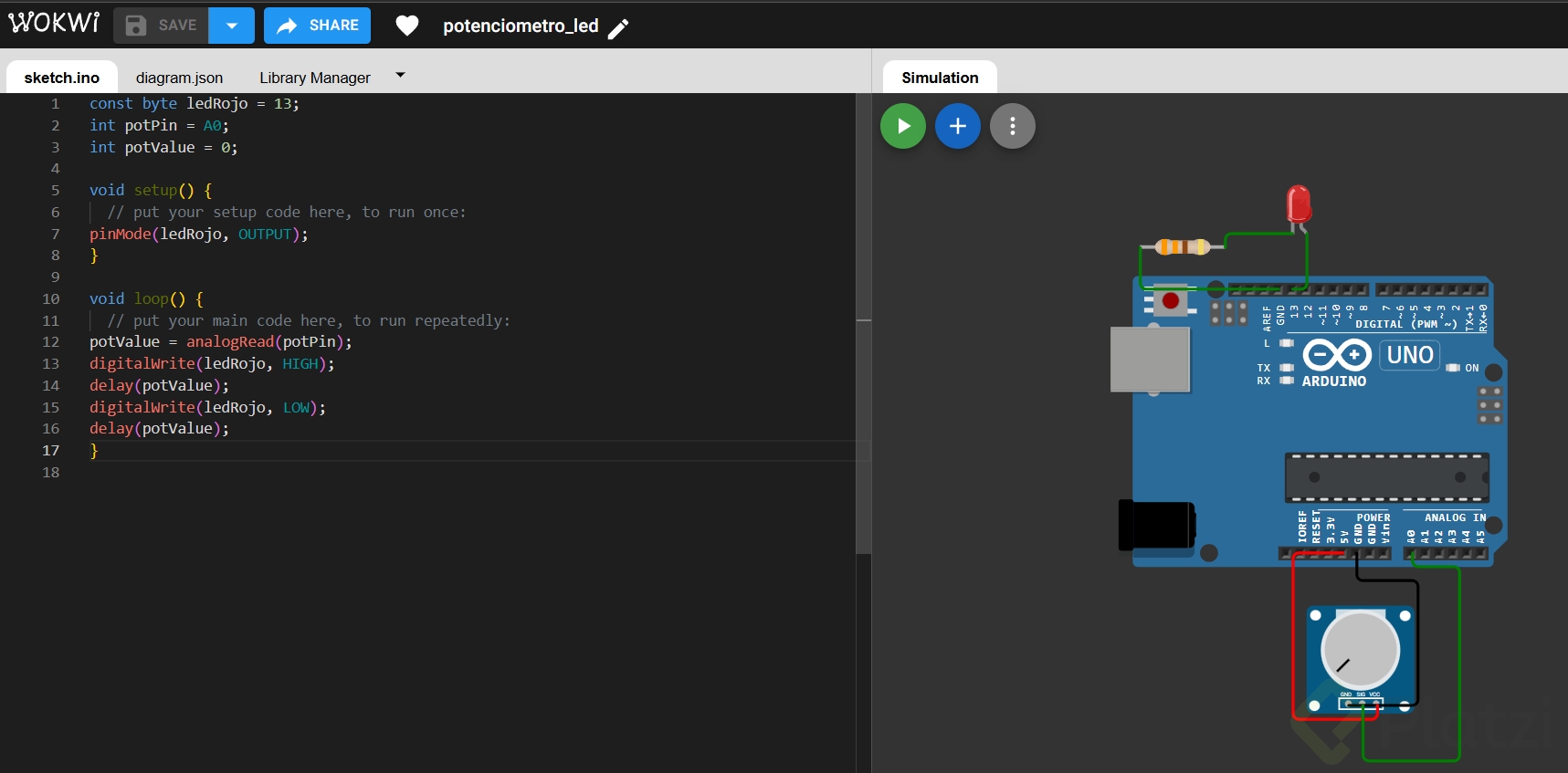

Un potenciómetro permite obtener una salida de voltaje variable desde el pin central, mientras los extremos van a 5 volts y GND. Ese voltaje se comporta igual que el de muchos sensores analógicos (temperatura, distancia), ideal para practicar entradas analógicas.

Extremo 1 a 5V desde la sección power de Arduino, cable rojo.
Extremo 2 a GND, cable oscuro (azul en el ejemplo).
Pin central a A0, cable amarillo.
Tip: asegúrate de buena conexión o podrías dañar el potenciómetro.

Además, conecta el LED al pin 3 y su parte negativa a GND. Así verás el efecto del valor analógico en el parpadeo.

¿Cómo cablear con protoboard sin errores?

Coloca el potenciómetro accesible en la protoboard.
Verifica continuidad de las líneas de 5V y GND.
Evita invertir extremos: positivo en un lado, negativo en el otro.

¿Cómo leer una entrada analógica y variar el parpadeo?

El objetivo es leer A0 y usar ese valor para cambiar el tiempo de delay. Así, el LED parpadea según la posición del potenciómetro.

Declara pines y variables: LED en pin 3, potenciómetro en A0, y una variable para el valor leído.
Configura el LED como salida en setup con pinMode.
Lee el potenciómetro en loop con analogRead y aplica el valor al delay.

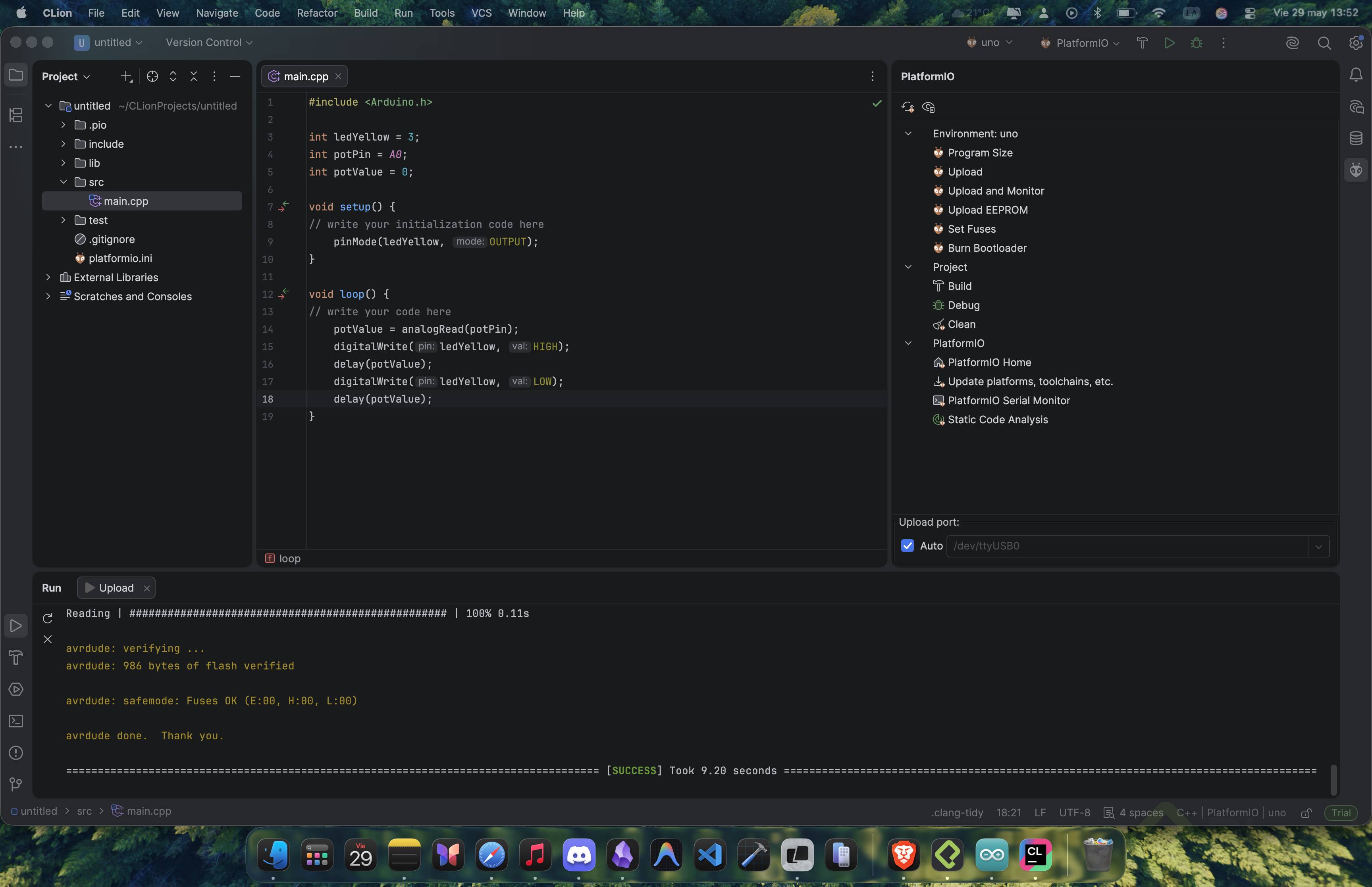

Código base (Arduino/C++):

int ledRosa = 3;      // LED en pin 3
int potPin = A0;      // potenciómetro en A0
int potValue = 0;     // valor leído

void setup() {
  pinMode(ledRosa, OUTPUT); // salida digital
}

void loop() {
  potValue = analogRead(potPin); // lectura analógica (0–1023)

  digitalWrite(ledRosa, HIGH);   // enciende LED
  delay(potValue);               // tiempo variable
  digitalWrite(ledRosa, LOW);    // apaga LED
  delay(potValue);               // tiempo variable
}

analogRead devuelve un entero entre 0 y 1023 (dependiendo de la posición del potenciómetro).
digitalWrite controla el estado del LED con HIGH y LOW.
delay recibe milisegundos: más valor, parpadeo más lento; menos valor, parpadeo más rápido.
Tip: al escribir código desde laptop, usar teclado en inglés facilita caracteres y sintaxis.

¿Qué pasos de verificación conviene seguir?

Compila y sube el sketch a la placa (el ejemplo reportó 3 % de uso de programa).
Ajusta el potenciómetro y observa el cambio de frecuencia del LED.
Si el parpadeo se vuelve imperceptible, es porque el delay es muy bajo.

¿Qué habilidades y conceptos prácticos se aplican en este proyecto?

Este ejercicio consolida varias habilidades de electrónica y programación con Arduino.

Identificación de un potenciómetro como resistencia variable de 10 kΩ.
Uso de entradas analógicas para leer voltaje variable desde A0.
Configuración de salidas digitales con pinMode y digitalWrite.
Manipulación de tiempos con delay según un valor dinámico.
Declaración y uso de variables: int ledRosa, int potPin, int potValue.
Estructura de programa con setup y loop.
Buenas prácticas de cableado en protoboard y prevención de fallos.

¿Te gustaría extenderlo con un monitoreo en tiempo real del valor leído en A0 usando el monitor serial? Comenta cómo quieres visualizar los datos y seguimos con la implementación.
