Aprende a usar la protoboard con precisión y evita errores comunes desde el primer montaje. Aquí entenderás cómo funcionan las líneas laterales, la parte central y la separación física, además de cómo conectar un LED sin riesgo de cortocircuito. Lenguaje claro, pasos prácticos y enfoque en positivo, tierra y cierre de circuito.

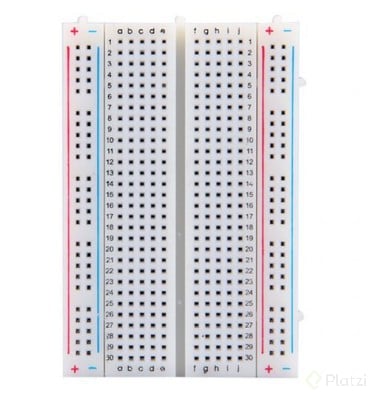

¿Cómo está organizada una protoboard?
La protoboard se divide en tres partes: laterales, central y, en algunos modelos, una superior adicional. En las laterales encontrarás dos líneas de alimentación: una roja (para voltaje positivo) y una azul (para voltaje negativo o tierra). Al conectar una fuente, toda la tira se alimenta de forma uniforme.
- Laterales con línea roja para positivo y azul para negativo.
- La línea roja distribuye el voltaje positivo a toda la tira.
- La azul distribuye tierra a toda la tira.
- La parte central se organiza en columnas A–J y filas numeradas.
La parte central agrupa los puntos por filas y columnas. Las columnas están marcadas con letras A, B, C, D, E, F, G, H, I, J. Las filas tienen números. La conexión eléctrica se comparte a lo largo de cada fila en su respectivo bloque.

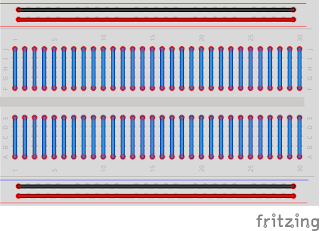

¿Cómo se distribuye el voltaje en filas y columnas?
Cada fila comparte el mismo voltaje dentro de su segmento. Si envías positivo al punto A1, entonces B1, C1, D1 y E1 quedan al mismo potencial positivo. Si envías tierra a A5, entonces B5, C5, D5 y E5 quedan a negativo.
- Al inyectar voltaje en un punto de la fila, ese voltaje se replica en los puntos vecinos de esa fila.
- Existe una separación física central que interrumpe la continuidad entre los bloques de la izquierda (A–E) y los de la derecha (F–J).
- Esa separación permite tender puentes de manera controlada y evita conexiones no deseadas.
Reglas prácticas: - Positivo y negativo deben ir por tiras laterales separadas. - En el área central, conecta elementos en filas diferentes si quieres que entre ellos haya caída de voltaje. - Usa la separación central para colocar componentes que necesiten estar aislados entre sí.
¿Cómo conectar un LED sin cortocircuito en la protoboard?
Un LED tiene polaridad: la patita larga es positiva y la patita corta es negativa. Si colocas ambas patitas en la misma fila conectada a positivo, el circuito no se cierra y el LED no enciende. Si además unieras positivo y negativo en la misma línea, causarías un cortocircuito.
Conexión correcta 1: - Lleva el positivo a la fila donde conectas la patita larga del LED. - Lleva el negativo a otra fila diferente para la patita corta. - Así, el circuito se cierra a través del LED y este enciende.
Conexión correcta 2 usando la separación central: - Coloca la patita positiva en un lado de la separación, alimentada por la tira roja. - Coloca la patita negativa en el otro lado, alimentada por la tira azul. - La separación asegura que no haya continuidad directa entre positivo y negativo.
Errores comunes a evitar: - Poner ambas patitas en la misma fila conectada al mismo potencial. - Unir positivo y negativo en la misma línea eléctrica. - Olvidar identificar la patita larga como positivo y la corta como negativo.
Habilidades que practicas aquí: - Identificar líneas de alimentación y asignar positivo y tierra correctamente. - Leer la matriz A–J y las filas numeradas para planear conexiones. - Cerrar un circuito evitando cortocircuitos. - Usar la separación central para organizar componentes.
¿Tienes dudas o usas un modelo distinto de protoboard? Cuéntanos cómo le dicen en tu país, comparte una foto de tu modelo y deja tus preguntas en el sistema de discusiones: entre todos lo revisamos.
