Circuitos Lógicos: Representación y Función en Electrónica

¿Qué es un circuito lógico?

Es una serie de elementos que cumple las leyes de la lógica y que nos permite representar proposiciones complejas, cumpliendo las leyes de los circuitos eléctricos.

En un circuito eléctrico tenemos un generador que proporcionara energía a, por ejemplo, una bombilla. En este caso la energía pasara libremente siempre y cuando los interruptores que conformen dicho circuito estén todos cerrados.

Así como en la lógica vemos que las proposiciones pueden tener un valor de verdadero o falso, en un circuito un interruptor puede estar cerrado o abierto, esto es igual que representar a verdadero como 1 y a falso como 0.

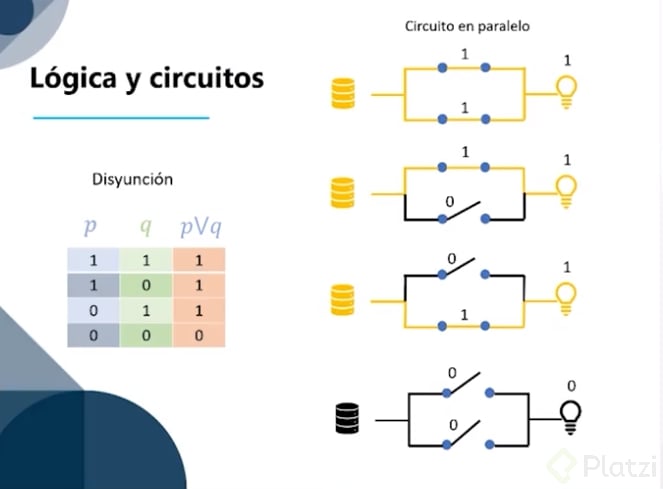

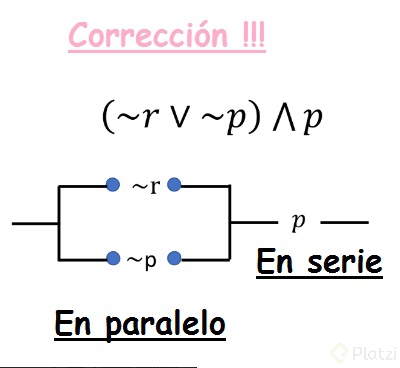

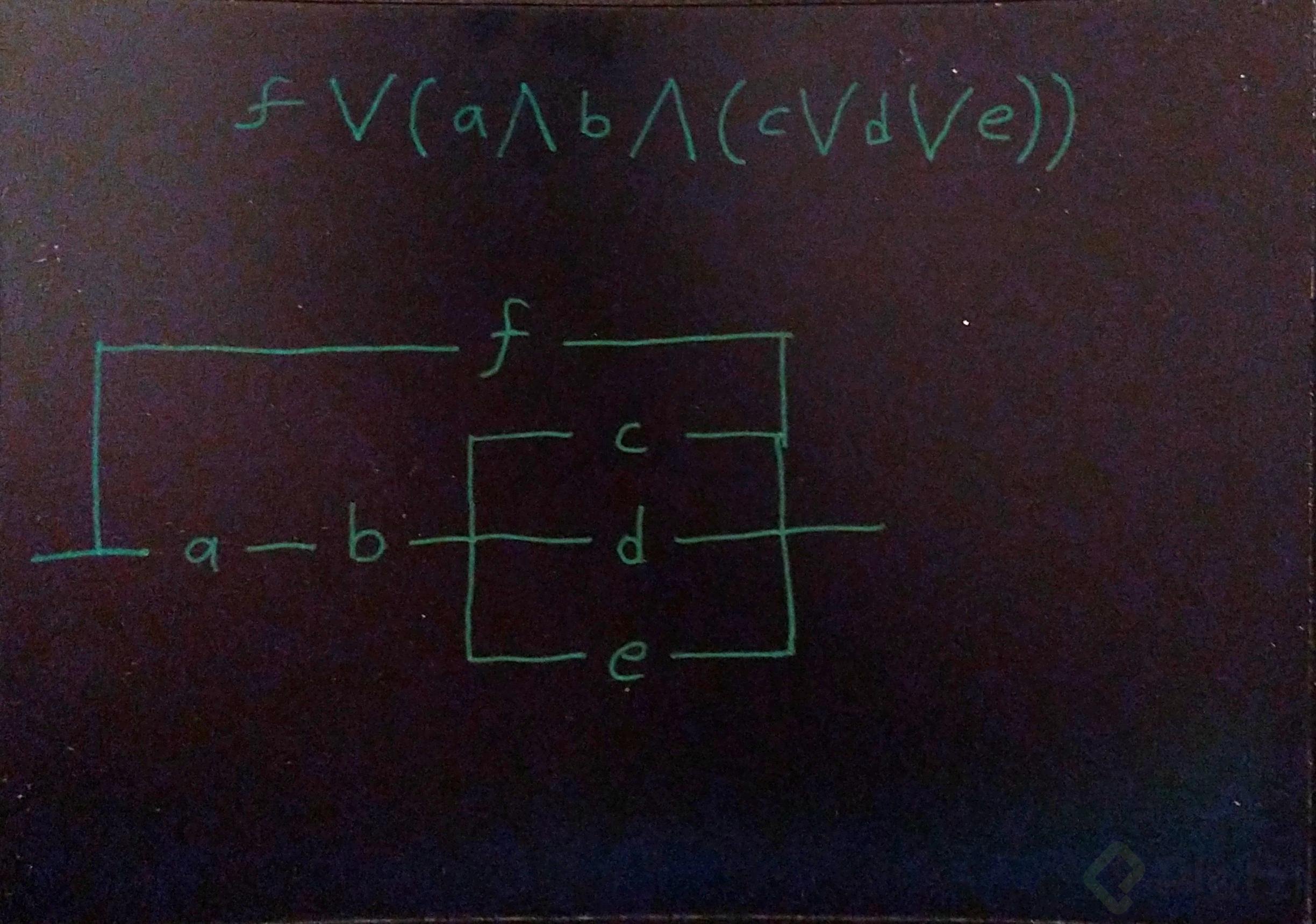

Dentro de los circuitos, el conector lógico de Conjunción es igual a un circuito en serie. Por otro lado, la Disyunción se representa como un circuito en paralelo.
