Uso del Potenciómetro en Circuitos Electrónicos Básicos
Resumen
Realizaremos una última demostración con el mismo circuito, solo que ahora usaremos un potenciómetro. Eliminamos el fotoresistor para empezar a usar el potenciómetro.
Ejercicio: pasos para demostración del brillo de nuestro led con un potenciómetro
Ahora conectaremos nuestro potenciómetro a la protoboard.
Luego de que ya esté fijo y veamos que sus conexiones se hicieron bien procederemos con el experimento.
Recordemos que la primera terminal del potenciómetro va a ser donde vamos a iniciar la resistividad, en el medio tendremos el valor cambiante y por último tendremos la patita que nos dará el máximo de resistividad.
Arma el circuito
Procederemos a conectar el positivo a la primera terminal del potenciómetro.
Luego conectaremos la salida que será la del medio, nos dará el valor cambiante y lo conectaremos a nuestra terminal positivo del led.
Por ultimo conectaremos el negativo del circuito a la salida del led. Quedará así:
Haz una prueba

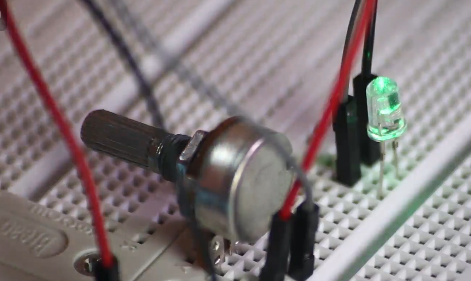

Tenemos el potenciómetro en su valor máximo de resistencia, el led se verá de esta forma:

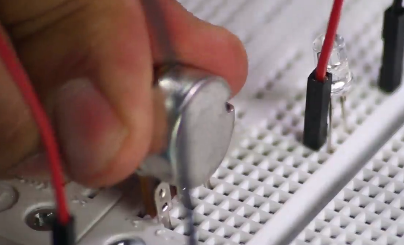

Si lo giramos para que reduzca su resistividad pasará esto:

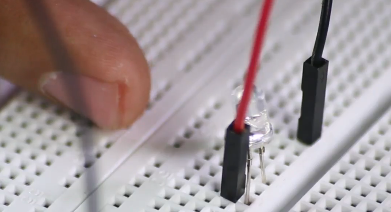

Acá llegamos al máximo de conductividad, no se muere el led por que la batería no es lo suficientemente potente para quemarlo.
Para saber el rango de alimentación que un led tiene, tomemos en cuenta que el fabricando nos dará una hoja de datos que nos dirá todo sobre el componente.
No ahondamos en este tema por que ya hay otros cursos que hablan sobre la investigación de cada componente.
Contribución creada por Daniel Andrés Espinoza, con aportes de Cesar Augusto Barco de Gouveia
Ahora presentaremos a la última presentación de este curso. Reutilizaremos el circuito que usamos en la clase anterior y usaremos un potenciómetro para experimentar acá. Vamos a eliminar el fotoresistor para empezar a usar el potenciómetro.
Ahora conectaremos nuestro potenciómetro a la protoboard.
Luego de que ya esté fijo y veamos que sus conexiones se hicieron bien procederemos con el experimento.
Cosas a tomar en cuenta
Recordemos que la primera terminal del potenciómetro va a ser donde vamos a iniciar la resistividad, en el medio tendremos el valor cambiante y por último tendremos la patita que nos dará el máximo de resistividad.
Armando el circuito

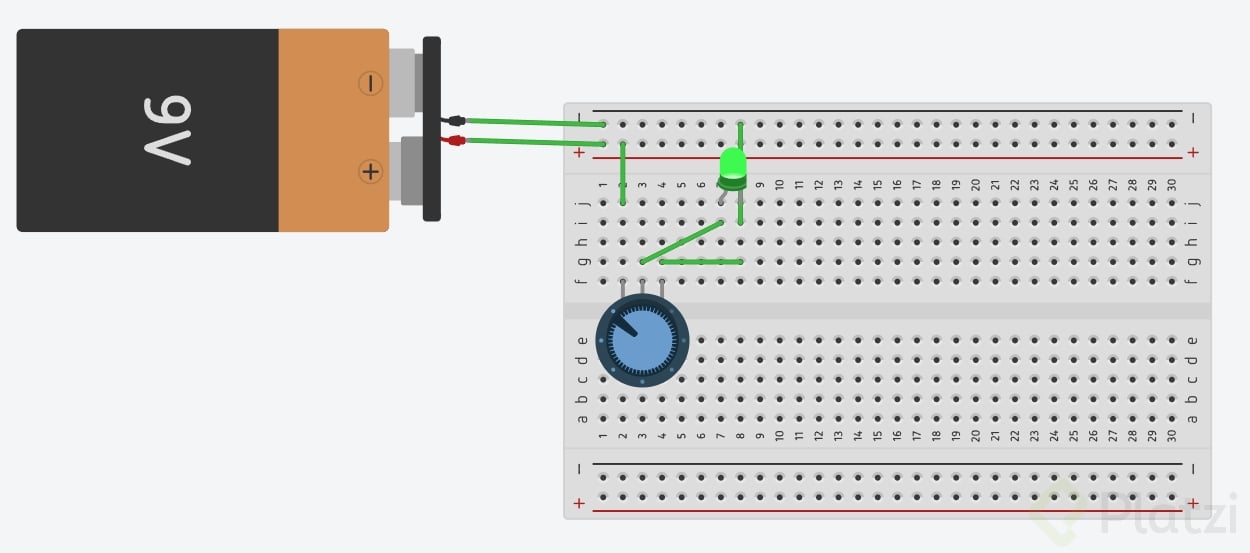

Procederemos a conectar el positivo a la primera terminal del potenciómetro. Luego conectaremos la salida que será la del medio, nos dará el valor cambiante y lo conectaremos a nuestra terminal positivo del led. Por ultimo conectaremos el negativo del circuito a la salida del led. Quedará así:
Prueba
Tenemos el potenciómetro en su valor máximo de resistencia, el led se verá de esta forma:
Si lo giramos para que reduzca su resistividad pasará esto:
Acá llegamos al máximo de conductividad, no se muere el led por que la batería no es lo suficientemente potente para quemarlo. Para saber el rango de alimentación que un led tiene, tomemos en cuenta que el fabricando nos dará una hoja de datos que nos dirá todo sobre el componente. No ahondamos en este tema por que ya hay otros cursos que hablan sobre la investigación de cada componente.
tome su like buen hombre. (y)
Gracias por esos aportes.
Qué padre ! Te felicito.
Está super genial!
Aunque cuando vayas a hacer proyectos más grandes debes organizar más compacto el circuito, o sino se te hace un desmadre todo :D
un minuto de silencio por los leds que murieron en esta clase
LMAO :,)
Me ubiera gustado ver el tema de transistores y sus diferencias entre NPN y PNP
Podemos verlo en un curso más avanzado, qué más te gustaría veR?
Si me funcionó, super bien, divertido. Solo que si lo llevo al máximo se funde el foto. jajajaja Confirmen si a alguien le pasó igual.
a mi tmbn me paso, mi led se quemò, ese ricardo usara leds de alta resistencia
Huele a quemado muchachos XD

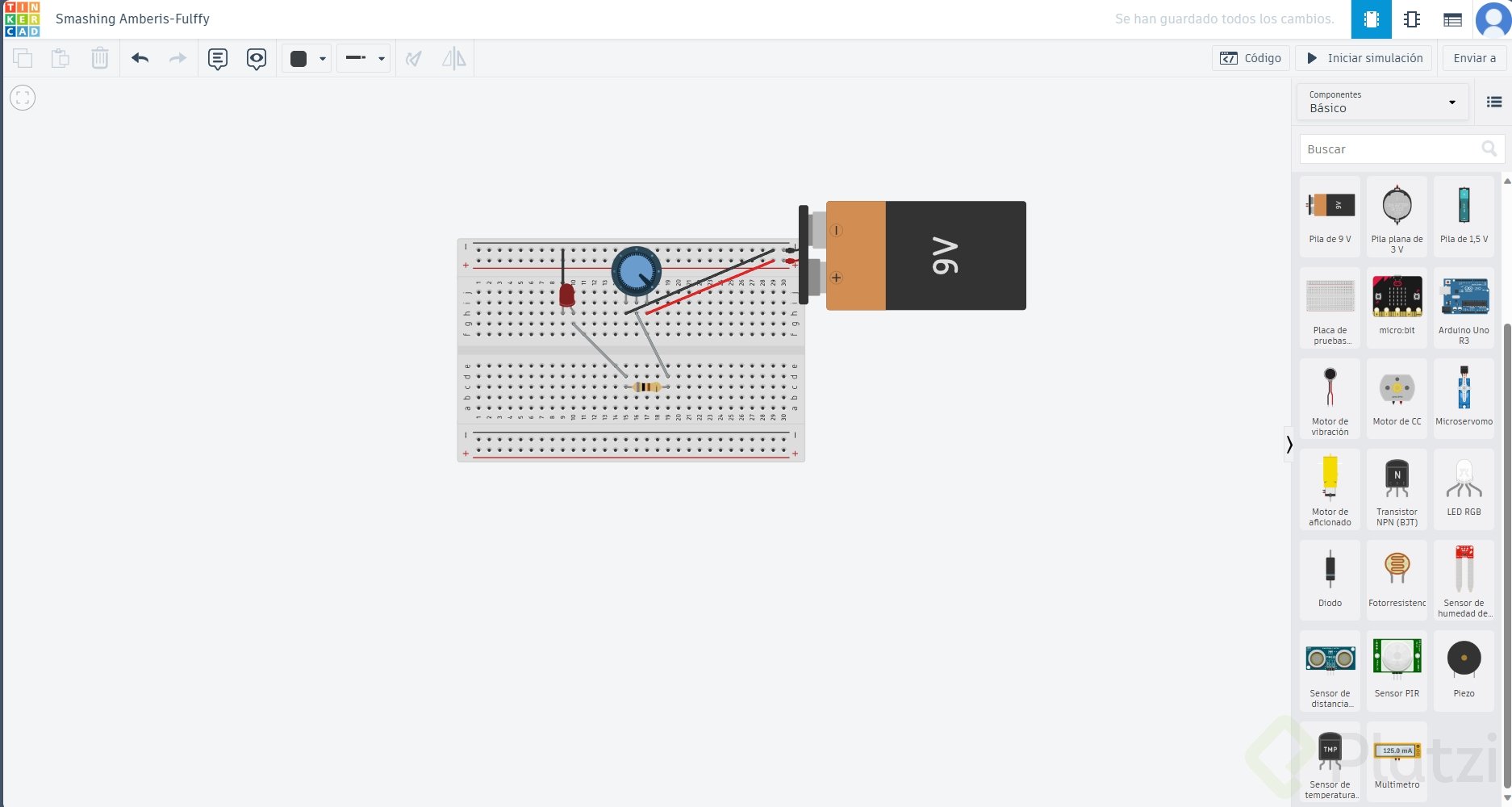

++Práctica mediante el uso de TinkerCad++
La corriente no es propiamente un dato técnico de una batería, en vez de eso tenemos la carga (medida usualmente en mAh). Entonces, si tengo un LED rojo alimentado con una batería alcalina de 9V (que usualmente tiene una carga típica de 565 mAh) este se va a quemar, pues la corriente y el voltaje de trabajo de un LED rojo es de 20 mA a 1.2 V.
Sabiendo esto, la pregunta es ¿Teóricamente puedo conectar un LED sin resistencia a una batería hipotética de 1.2 V (como una batería AAA) y pero una carga menor o igual a los 20mAh? digo que es hipotética porque desconozco si en el mercado exista algo así.
Puedes hacerlo, pero siempre se recomienda utilizar una resistencia, de esta manera si algo falla en el circuito se quemaría la resistencia (que es más barata que el led).
Las baterías tienen, principalmente, 2 características técnicas. La primera es el voltaje (5, 9, 12 V.. etc) y, como mencionas, la carga dada en Ah (amperios hora). Este valor de carga significa cuanto tiempo funcionará tu batería a determinada corriente. Para tu ejemplo de 565 mAh, tu batería va a funcionar por una hora si le pides una corriente de 565 mA, 2 horas si le pides 282.5 mA o media hora si le pides 1130 mA.
No debe confundirse por la corriente que le dará a tu circuito, que estará determinada por los componentes que este tenga y lo calculas con la ley de Ohm.
Si conectas entonces tu LED a esta fuente teórica que dices, igualmente tendrás la misma corriente máxima dada por la ley de Ohm, pero la vida de la batería será muy corta. Y como le das toda esta corriente (así sea por poco tiempo) igual terminas quemando el LED.
Espero haber aclarado tu duda. Feliz día.
a qui les dejo esta tablita por si quieren saber el voltaje de cada diodo
Lo que hizo Ricardo al insertar las terminales potenciómetro en el protoboard no se puede hacer con todos los potenciómetros, es preferible alargar sus patas soldándoles cables que entren justamente en los huecos del protoboard
Me gusta el ritmo de este curso con teoria y práctica. Es la mejor forma de aprender
I completely agree with you.

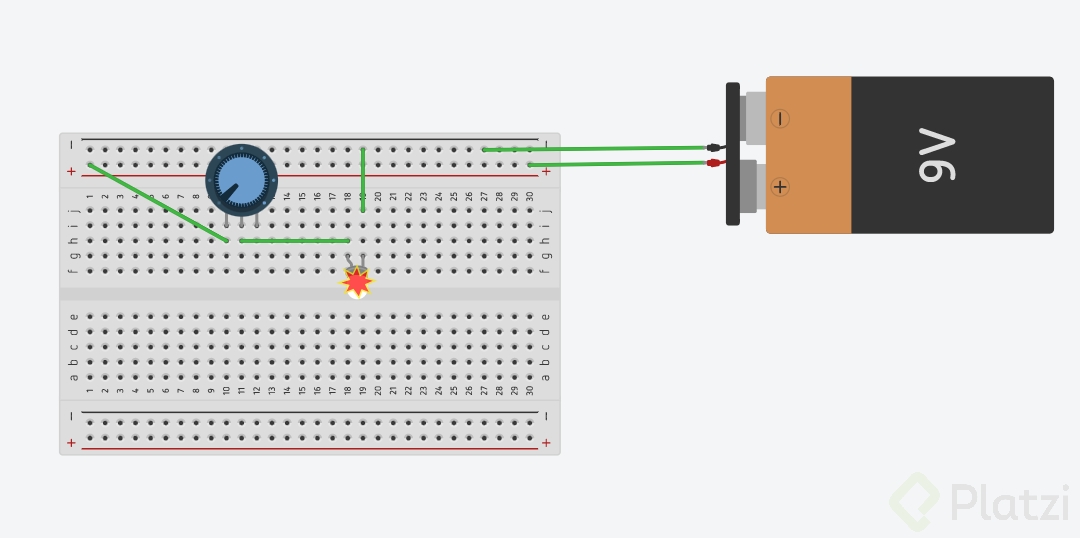

Aquí les comparto mi circuito con potenciometro en Tinkercad
