Funcionamiento de Fotoresistencias en Circuitos LED

El uso de una fotoresistencia

Vamos a hacer una práctica básica para usar una fotoresistencia. Vamos a usar el circuito que usamos varias clases atrás.

Puedes ver que la resistencia pequeña se quitó, también quitaremos el botón y luego conectaremos la fotoresistencia, tendremos en cuenta que la resistividad mínima de este componente es suficiente para que nuestro led no muera. Quedará así.

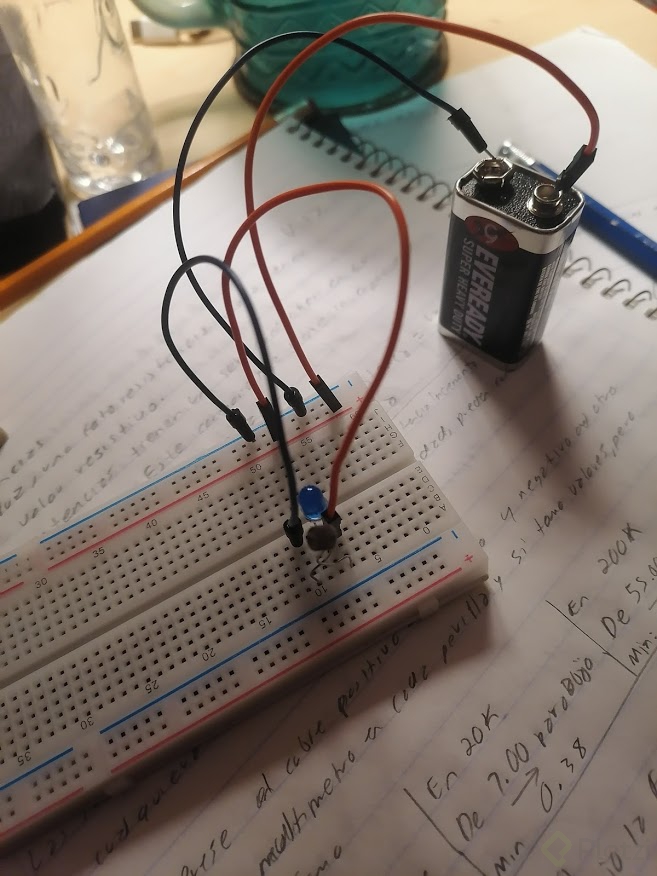

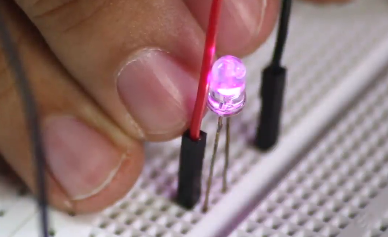

Veremos que el led cambiará de brillo dependiendo de la luz que reciba. Si le colocamos la mano al resistor mira lo que sucede.

Baja el brillo considerablemente por que el resistor aumenta su resistividad. Ahora si lo soltamos sucede lo contrario.

Vimos como se refleja directamente en nuestro led la variabilidad de nuestro fotoresistor según le llegue la luz.
