Código de Colores y Medición de Resistencias en Circuitos Eléctricos
Resumen
El tema de la resistencias es uno de los componentes más importantes en un circuito eléctrico. Acá una representación típica de una resistencia:

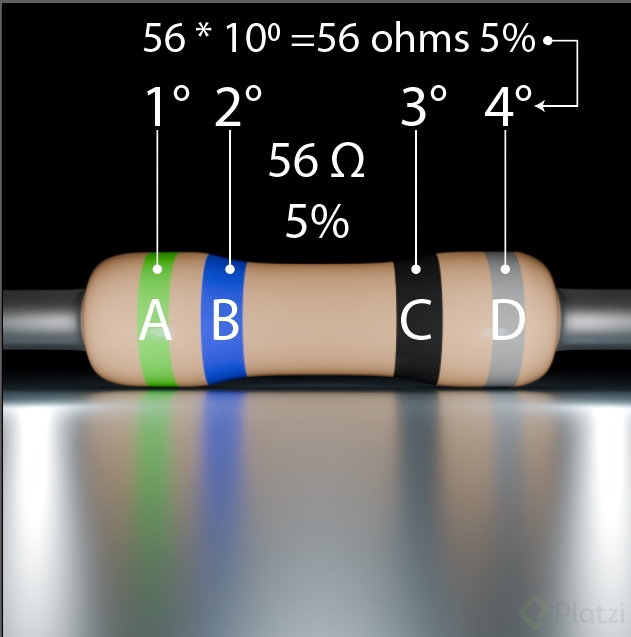

Tiene diferentes bandas, son cuatro: 1ra, 2ra, 3ra y 4ra banda. Las nombraremos como A, B, C y D. En la vida real se vería así:
La primera banda es de color verde, le segunda azul, la tercera negra y luego la cuarta que está más separada es de color dorado.
¿Qué significan los colores de la resistencia?
El código de colores de resistencia nos indica cuantos Ohms tiene esa resistencia. En algunas viene marcado este valor, pero cuando es muy pequeña no se alcanza a leer.
Es importante saber cuánto Ohms tiene tu resistencia y conocer su porcentaje de tolerancia cuando estás desarrollando algún proyecto electrónico.
No importa en donde estés, la tabla de códigos de colores no fallará.
Nuestra resistencia tiene: verde, azul, negro y dorado.
Cómo leer los colores
En la tabla leeremos de izquierda a derecha, esto dará los siguientes resultados:
Verde: 5
Azul: 6
Negro: x10^0 = 1
Dorada: x5% de tolerancia
Resultado total: 56*10^0 = 56 Ohm 5%
El 5% de tolerancia indica un margen de error que oscila entre 55 y 57 Omhs y estaría bien ese resultado.
Como recurso adicional puedes usar esta calculadora para medir cuántos Ohms tienes tu resistencia y cuál es su nivel de tolerancia.
También puedes usar el multímetro 👇

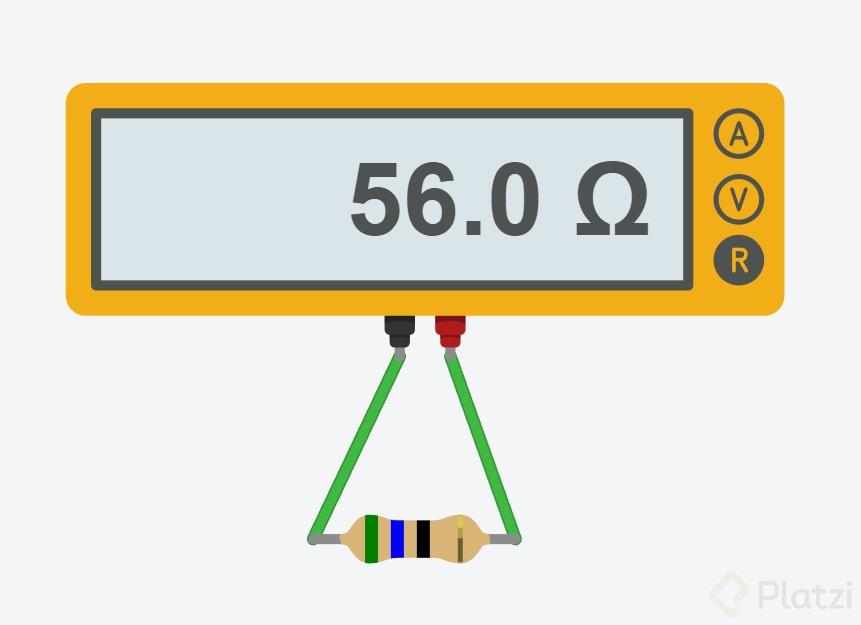

Medición de resistencias
Primeramente colocaremos nuestro multímetro en el signo de omega. Puede que esté agrupado con otros signos, usa el botón SELECT para iterar en estas opciones hasta tener la opción de medir Ohm.
No importa como midamos la resistencia, ella no tiene polaridad.
Ahora medimos y nos da como resultado algo aproximado a 56 Ohms, eso está correcto, nos dio 55.4 Ohms.
Ahora sabemos como medir resistencias. Comparte lo que estás aprendiendo en la sección de comentarios.
Contribución creada por Daniel Andrés Espinoza, con aportes de Cesar Augusto Barco de Gouveia
Este es uno de los componentes más importantes en un circuito eléctrico. Acá una representación típica de una resistencia:
Tiene diferentes bandas, son cuatro: 1ra, 2ra1, 3ra y 4ra banda. Las nombraremos como A, B, C y D. En la vida real se vería así:
La primera banda es de color verde, le segunda azul, la tercera negra y luego la cuarta que está más separada de color dorado.
¿Para que sirven sus colores?
No importa en donde estés, la tabla de códigos de colores no fallará.
Nuestra resistencia tiene: verde, azul, negro y dorado.
Lectura de los colores
En la tabla leeremos de izquierda a derecha, esto dará los siguientes resultados:
Verde: 5
Azul: 6
Negro: x10^0 = 1
Dorada: x5% de tolerancia
Resultado total: 56*10^0 = 56 Ohm (Más o menos, el 5% de tolerancia indica que puede ser más o menos el resultado de las 4 franjas, por lo menos un 5% de diferencia. Te puede marcar 55 o 57 Ohms y estará bien)
Medición
Primeramente colocaremos nuestro multímetro en el signo de omega. Puede que esté agrupado con otros signos, usa el botón SELECT para iterar en estas opciones hasta tener la opción de medir Ohm.
No importa como midamos la resistencia, ella no tiene polaridad.
Ahora medimos y nos da como resultado algo aproximado a 56Ohms, eso está correcto, nos dio 55.4 Ohms.
¡COOL! Ahora sabemos como medir resistencias.
Me encantaron tus aportes. Super completos!
Excelente resumen
Aunque las resistencias más comunes son las de 4 bandas (las que se vieron en la clase), comercialmente existen otras resistencias con características similares, pero diseñadas con algún propósito especial (ocupar menos espacio, disipar más potencia, brindar un valor más preciso, etc). Cada tipo de resistencia tiene una nomenclatura diferente, para que los usuarios puedan identificar su valor.
Comparto una imagen de los tipos de resistencia más comunes
Okey, gracias.
ok, gracias por el aporte
how the temperature coeficient is used here?
No solo el valor de la resistencia es importante. En muchos casos la potencia es un valor determinante a la hora de comprar estos componentes.
Dependiendo del voltaje y la corriente a la que estará sometida, es probable que la resistencia requiera disipar una cantidad de potencia mayor o menor. Por este motivo, comercialmente existen resistencia que disipan cantidades de potencia diferentes, aunque el valor de la resistencia (en Ohms) sea el mismo
Por ejemplo, podemos conseguir resistencias de 1K (1000 Ohm) en potencias de 1/8W, 1/4W, 1/2W, 1W, etc. Visualmente se distinguen muy fácil por su tamaño (aunque todas tengan el mismo código de color). Al medirlas con el multímetro, todas darán aproximadamente el mismo valor de resistencia, pero la de 1W disipará más potencia que la de 1/8W
supongo que se saltaron esa explicación porque en IOT vamos a trabajar siempre con voltajes relativamente bajos, pero igual es información importante para proyectos diversos de electro
how important is potency in a circuit?
Hola , una pregunta ¿como se, aparir de que extremo debo comenzar leer mi resistencia de acuerdo al código de colores?
Hola David
La última banda de las resistencias siempre acaba en dorado o plateado que son las que indican la tolerancia.
las tolerancias siempre son ultimas osea los colores dorados y plateados son ultimos.
¿Que pasa si soy daltonico y no distingo alguno de los colores? Pregunta seria.
Hola Luis! Gracias por preguntar, en ese caso siempre puedes pedir los valores que necesitas y utilizar tu multímetro para medir resistividad con eso no correrás riesgo de usar la incorrecta =)
Con el permiso del profesor, también existe algo llamado "Medición indirecta", puedes conectar una resistencia a una fuente en la protoboard, y con tu multimetro medir el voltaje en la resistencia y la corriente que atraviesa a la resistencia, para luego aplicar la ley de Ohm y obtendrás el valor de la resistencia R= V/I
También las resistencias las puedes pedir según los watts que necesites o que crees que va a disipar esta. (es la misma formula de potencia que nos dan).

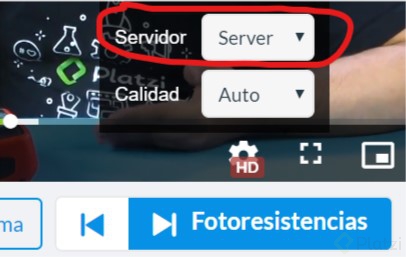

Prueba cambiando el servidor del video. Cuéntanos si esto te funciona. :)
Además de cambiar el servidor, prueba a poner la calidad en 720. A lo mejor también es por eso. Yo estoy viendo el curso y de momento no tuve problemas.
potente la clase, no pense encontrar electronica en platzi es genial
Yo pedí que me peguen los valores jaja
x2 jajaja
Es un sistema estándar para medición de las siete unidades básicas: amperio, Celsius, segundo, metro, kilogramo, candela y mol , no encuentro donde habaln de esta pregunta en este video? o esoty sordo/ciego
Mientras consigo los materiales estoy haciendo los ejercicios con tinkercad que es gratis y hasta ahora me ha funcionado.
¿El tamaño se las resistencias importa?
Sí, de acuerdo al tamaño de las resistencias estas aguantan mas calor, el cual es generado por la Potencia que recibe la resistencia. Puedes comprar las resistencias del valor que necesites de acuerdo a su potencia. Las mas comunes son 1/4 de watt o 1/2 de watt.
Las resistencias son componentes electrónicos pasivos que se utilizan para limitar el flujo de corriente eléctrica en un circuito. Están diseñadas para ofrecer una cantidad determinada de resistencia eléctrica al paso de la corriente a través de ellas.
Las resistencias se fabrican en diferentes valores de resistencia y potencia, y se utilizan en una amplia variedad de aplicaciones, como en la regulación de voltaje, la limitación de corriente, la división de voltaje, la filtración de señales, la polarización de transistores y muchos otros circuitos electrónicos.
me confieso, tengo un gran problema aca, soy daltonico, cada que voy a coger una resitencia debo pasar al multimetro a medirla primero porque no tengo ni idea que colores tengo en mi mano :(
Hay resistencias de muchas bandas, pero las más cómunes son 4 :D
Yo se leer Resistencias en el multímetro, pero no sé como escoger una resistencia para por ejemplo no quemé un led. Ósea que cuánto frena. Eso se gustaría aprender.
Hola Juan, te comparto un link con una muy buena explicación al respecto, incluso aplicando los conceptos de circuitos serie y paralelo. Espero pueda ayudarte. https://www.youtube.com/watch?v=x0uIMIGqIBI
