Uso de Protoboard para Circuitos Electrónicos Básicos
Resumen
Un protoboard, también conocido como placa de pruebas o placa de ensayo sin soldadura, es un tipo de placa de circuito electrónico utilizada para construir y probar circuitos electrónicos sin necesidad de soldar.
Consiste en una placa de plástico con una cuadrícula de agujeros, y cada agujero tiene un contacto metálico. La tarjeta de prototipados es útil para crear nuestros primeros experimentos.
Beneficios de usar un protoboard
Para empezar tiene dos beneficios:
Es fácil de usar
Te ayuda a subir de nivel en el prototipado y a tener más experiencia
Una vez tengas más experiencia no es buena idea seguir usando protoboard.
Con el tiempo el contacto en las placas metálicas inferiores de la protoboard dejan de funcionar bien. Tu circuito podría no estar funcionando simplemente porque el protoboard se dañó.
Más adelante será bueno usar placas fenólicas.
¿Cómo está dividida la protoboard?
La protoboard está segmentada en dos partes. El espacio del medio indica que la continuidad del circuito se interrumpe en esa zona, exactamente en la zona entre e y f.

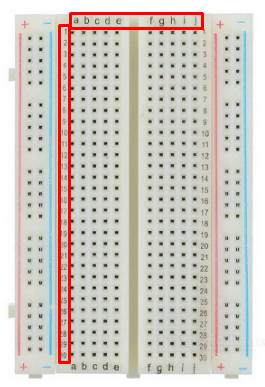

Funciona con coordenadas sencillas de los dos ejes principales del plano cartesiano enumeradas en la parte izquierda y en la parte superior por letras. En este caso el eje y llega hasta el número 30 y el eje x hasta la letra i.
Conexión de la fuente de poder
La protoboard cuenta con un puerto que se extiende de la parte superior hasta abajo donde te permite conectar tu fuente de poder.
Recuerda siempre tomar en cuenta los signos + y - a la hora de conectar tu fuente de poder por que podrías dañar todos los componentes.
Consejo sobre el uso de protoboards
Los protoboard están hechas de plástico y en su parte interior contienen líneas de cobre que son las que permiten crear circuitos.
Si en tu circuito todo está bien conectado, pero igual no funciona lo más probable es que las líneas de cobre no están haciendo el contacto correcto con los terminales de los componentes.
Contribución creada por Daniel Andrés Espinoza, con aportes de Cesar Augusto Barco de Gouveia, Luis Enrique Villa Castillo.
La tarjeta de prototipados es increíblemente útil para crear nuestros primeros experimentos.
No es recomendable que alguien que quiera dedicarse a esto de la electricidad se enfoque en usar este tipo de soluciones. Sucede que con el tiempo el contacto en las placas metálicas inferiores de la protoboard dejan de funcionar bien. Es bueno usar placas fenolicas pero eso ya es otro tema. Los beneficios serían:
Facilidad de uso.
Nos ayudará a subir de nivel en nuestra experiencia.
Explicación
La protoboard está segmentada en dos partes, como pudiste ver en la imagen inferior. El espacio del medio indica que la continuidad del circuito se interrumpe en esa zona, exactamente en la zona entre e y f.
Funciona con coordenadas sencillas de los dos ejes principales del plano cartesiano enumeradas en la parte izquierda y en la parte superior por letras.
En este caso el eje y llega hasta el número 30 y el eje x hasta la letra i.
Conexión de la fuente de poder
La protoboard cuenta con un puerto que se extiende de la parte superior hasta abajo donde te permite conectar tu fuente de poder.
Recuerda siempre tomar en cuenta los signos + y - a la hora de conectar tu fuente de poder por que podrías dañar todos los componentes.
Consejo
Sucede que las protoboard están hechas de plástico y en su parte interior lo que crea el circuito son líneas de cobre. Si alguna vez te llegara a pasar que conectas todo bien pero sin embargo algo dejó de funcionar misteriosamente, puede ser por que las líneas de cobre no están haciendo el contacto correcto con los terminales de los componentes.
¿Alargar la vida de la Protoboard ?
El problema común es que con el paso del tiempo los huecos de la Protoboard dejan de hacer contacto. Muchas veces es por las Resistencias que vienen cinco en una tira adhesiva, el residuo del pegamento queda en la terminal de la resistencia y esta se mete al hueco. Con el paso del tiempo los huecos se saturan de pegamento y se aislan. Es un error común de principiantes.
Solución: Retirar el pegamento antes de usarlas. Puedes limar las terminales, puedes usar un poco de aceite para disolver el pegamento o simplemente cortar un poco las terminales.
Podrías empezar usando un simulador. Pero siempre que vayas a hacer un prototipo vas a necesitar la protoboard. Esto es lo mas recomendable antes de que diseñes una PCB para no perder tiempo y $$$ por un error de diseño
no entiendo una cosa,en las protoboard puede haber circuitos paralelos y circuitos en serie? y si fuera así, como te das cuenta cuando un circuito es paralelo por la corriente y es serie por la tensión?
La proto solo es una herramienta, quien puede estructurar los circuitos para que sean en serie, paralelos o incluso mixtos eres tú o quien la vaya a utilizar.
Te das cuenta sabiendo como funciona la proto. La proto funciona mediante la continuidad en 2 secciones. En la la parte de arriba donde va la corriente, por lo regular, tú puedes hacer lo que gustes con la proto, peor ahí la continuidad va en las filas, algunas en el centro pierde la continuidad para que puedas dividir tu circuito en varias partes en la misma proto, pero como es el caso de la que te estoy mostrando, no lo es.
Y en la parte intermedia donde van los componentes la continuidad es en las columnas.
!2
Sobre la conexión de los circuitos, solo puedes hacerlo de esta forma y en conjunto son mixtos.
!1
Lo que pasa y tal eso te confunde es que cuando conectas un fuente a otra fuente en serie se duplica el voltaje y se mantiene la intensidad, y en paralelo se duplica la intensidad y se mantiene el voltaje.
No existen mas que esas dos formas de formar los circuitos. SERIE, PARALELO y si los unes es mixto.
Exactamente es como dice Miguel,
Todo depende de como quieras construir tu circuito,
depende mucho como entiendas la protoboard por convención las fuentes siempre van en los buses y los componentes (resistencias, condensares, bobinas ,led, etc) en las columnas o filas . ten en cuenta que los extremos no pueden ir en el mismo bus o en la misma columna.
Puedes ver este video para que conozcas mas tu herramienta, y en caso tal de que quieras conocer los valores en corriente y/o tensión usas el multímetro después de armar tu circuito serie o paralelo y ves la variación de voltaje o corriente según corresponda.
Saludos
Para obtener una vida útil larga del protoboard debemos observar unas mínimas normas de cuidado:
Mantenerlo aseado, no dejar que se acumule polvo en la superficie donde están los huecos de inserción de los elementos.
2 no introducir en los huecos alambres que sobrepasen el tamaño de los huecos.
No conectar elementos que consuman mucha corriente, ya que se eleva la temperatura derritiendo el plástico del protoboard.
Cualquier protoboard va bien. Y como experiencia personal, si las cuidas bien te duran años.
Como consejo de cuidado sería:
-Retirar cualquier rastro de pegamento que tengan los terminales de los componentes (cuando los comprás te los dan en tiras, muchas veces, que están pegadas).
-Cuando estés pinchando los componentes hacelo con cariño y no a lo bruto xd
-Si vas a querer colocar componentes que tienen las 'patas' más gruesas que los agujeros de la protoboard no lo hagas por la fuerza, mejor poner algún cable de protoboard hembra-macho (es el nombre popular) y listo.
Saludos a todxs :)
Un protoboard, también conocido como placa de pruebas o placa de ensayo sin soldadura, es un tipo de placa de circuito electrónico utilizada para construir y probar circuitos electrónicos sin necesidad de soldar. Consiste en una placa de plástico con una cuadrícula de agujeros, y cada agujero tiene un contacto metálico.
El Protoboard no es una placa de trabajo permanente de electronica, El protoboard es para practicar lo que ya sabes de la electronica, o para hacer un prototipo. Entendiero la diferencia protoboard, prototipo.
Pero bueno, ya que saben para que realmente sirve el protoboard, aqui les mostrare la placa de trabajo de verdad.
Yo tengo una pregunta, ya para realizar un proyecto Real habiendo usado la protoboard, como puedo pasar mi circuito a algo mas "usable", "portable", "profesional"??
El protoboard sirve para verificar que nuestro diseño funciona bien, para convertir el circuito en algo que sea funcional y comercializable debemos llevarlo a un circuito impreso o PCB el cual hay que mandarlo hacer, se pueden hacer PCBs prototipo artesanalmente, pero es un poco engorroso
