Un circuito eléctrico es darle un flujo o sentido al voltaje para que haga lo que quieres que haga.
Los circuitos eléctricos le dan sentido al uso del voltaje. Para que la corriente eléctrica cumpla con funciones que podemos programar necesitamos diseñar circuitos eléctricos.
Cómo funciona un circuito eléctrico
La corriente va a de negativo a positivo. Abajo tenemos un circuito eléctrico básico 👇:
La electricidad se mueve del polo negativo al positivo positivo.
Pero por tradición en ingeniería se dice que la electricidad se mueve de positivo a negativo. Esto es algo confuso al principio. ¿¡Cosas de la ingeniería!?
Así se definió y así se lo grafica en la actualidad.
Para qué sirve el diodo
Este elemento que se muestra abajo se llama diodo que significa emisor se luz. Esta sería su simbología.
En este circuito estamos trabajando con corriente directa (D.C) es el tipo de voltaje que se usa en todo circuito electrónico. Su comportamiento es lineal.
Suponiendo que en nuestro circuito tenemos una batería o fuente de poder de 2.7v y que tenemos un swicth que interrumpe el flujo o que evita que se cierre, se vería de la siguiente forma con su simbología.
Su función es hacer que el flujo de electrones llegue a su destino.
Tipos de circuitos eléctricos
Solo existen dos tipos de circuito:
Abierto: cuando el flujo está interrumpido
Cerrado: cuando el flujo de electrones llega a su destino.
Cuando el circuito está interrumpido se le llama circuito abierto, esto lo que provoca es que el circuito no tenga ninguna utilidad. Para que un circuito funcione, necesitamos hacerlo del tipo cerrado.
Si el flujo de electrones llega a su destino el led se enciende. Simple y sencillamente nos indicaría que hay un flujo de energía.
Circuito en serie y paralelo
Los componentes de un circuito eléctrico se pueden conectar de varias maneras. Las dos formas más simples son los circuitos en serie y los circuitos en paralelo.
En la siguiente imagen podemos entender qué es un circuito en serie (1er gráfico) y un circuito en paralelo (2do gráfico).
En este caso tenemos una batería de 9v y 1A. Los v serían la tensión y el A la corriente.
Qué es el circuito en serie
Tenemos dos focos conectadas en series, es decir, una está conectada después de la otra. Las lamparas serían L1 y L2.
¿Qué sucede cuando hacemos este tipo de circuito? El voltaje será la suma del voltaje individual de cada componente, es decir, que la suma de cada componente se irá restando al voltaje de la fuente de poder: 9v-(5v+4v…)
Esto daría como resultado que cada lampara añadida al circuito en serie tendría disponible menos voltaje y por ende iluminaría menos.
Qué es el circuito en paralelo
Ahora veamos como funciona un circuito en paralelo.
Cada terminal va a ir conectada primeramente del lado positivo y luego el negativo. En un circuito de esta clase lo que cambia es el amperaje.
El voltaje se mantendrá igual ya que esa tensión llega de la misma manera a cada bombilla. Esto quiere decir que cada componente le irá restando a la corriente (amperios) de nuestra fuente de poder.
Contribución creada por Daniel Andrés Espinoza, con aportes de Cesar Augusto Barco de Gouveia
Ahora veamos cómo hacer que la corriente nos sirva para algo. Los circuitos eléctricos no es otra cosa que darle sentido al uso del voltaje.
Acá tenemos un circuito eléctrico básico:
Sabemos que la electricidad se mueve de negativo a positivo, eso sería lo correcto:
Pero por tradición y por confusión de hace años, el concepto se quedó mostrando que la electricidad se mueve de positivo a negativo. Esto es algo confuso pero es así como se quedó, por convenio.
Quizá esto no tenga sentido pero así se definió y así se hace.
Diodo
Este elemento que se muestra en la gráfica se llama diodo emisor se luz. Esta sería su simbología.
En este circuito estamos trabajando con corriente directa (D.C) es el tipo de voltaje que se usa en todo circuito electrónico. Su comportamiento es lineal.
Suponiendo que en nuestro circuito tenemos una batería o fuente de poder de 2.7v y que tenemos un swicth que interrumpe el flujo o que evita que se cierre, se vería de la siguiente forma con su simbología.
Su función es hacer que el flujo de electrones llegue a su destino. Cuando el circuito está interrumpido se le llama circuito abierto, esto lo que provoca es que el circuito no tenga ninguna utilidad. Para que un circuito funcione, necesitamos hacerlo del tipo cerrado.
Al hacer que nuestro flujo de electrones llegue a su destino haría que nuestro led se encienda. Simple y sencillamente nos indicaría que hay un flujo de energía. Solo existen dos tipos de circuito:
Abierto: cuando el flujo está interrumpido.
Cerrado: cuando el flujo de electrones llega a su destino.
Circuito en serie y paralelo
La siguiente imagen nos ayudará a ilustrar que son estos dos tipos de circuitos.
En este caso tenemos nuestra batería de 9v y 1A. Los v serían la tensión y el A la corriente. Presta atención a la primera imagen.
En serie
Allí tenemos dos focos conectadas en series, es decir, una está conectada después de la otra. Las lamparas serían L1 y L2. ¿Qué sucede cuando hacemos este tipo de circuito? El voltaje será la suma de el voltaje individual de cada componente, es decir, que la suma de cada componente se irá restando al voltaje de la fuente de poder: 9v-(5v+4v...)
Esto daría como resultado que cada lampara añadida al circuito en serie tendría disponible menos voltaje y por ende iluminaría menos.
En paralelo
Ahora veamos como funciona este circuito. Se le llama paralelo por que sus componente están colocados paralelamente y no en serie.
Cada terminal va a ir conectada primeramente del lado positivo y luego el negativo. En un circuito de esta clase lo que cambia es el amperaje. El voltaje se mantendrá igual ya que esa tensión llega de la misma manera a cada bombilla. Esto quiere decir que cada componente le irá restando a la corriente (amperios) de nuestra fuente de poder.
no yo tenía tan desglosada la clase xD, muchas gracias !
Profesor Ricardo, que loquera eso de que la electricidad va de negativo a positivo pero nosotros pensábamos que es de positivo a negativo y se quedó así. Es así como lo de los polos magnéticos, que en realidad el sur es el norte pero nosotros tenemos al sur verdadero como norte. O.o
Qué explicación tan gráfica!!
gracias

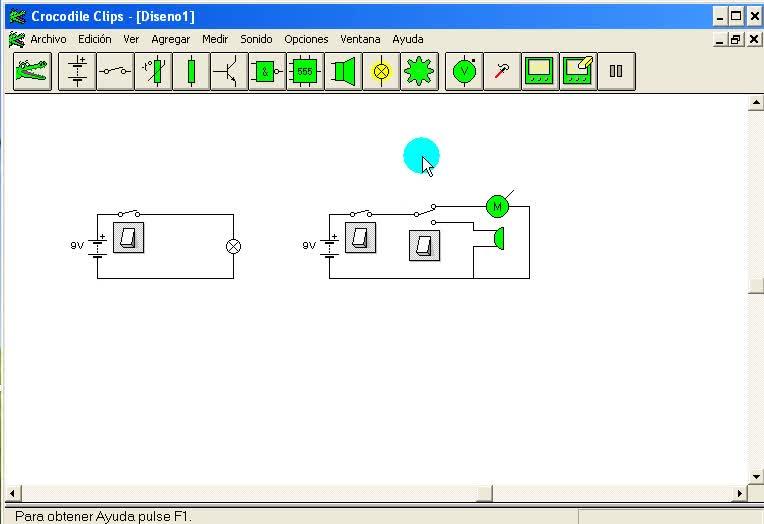

Si alguien quiere practicar y hacer estos circuitos (también quemar componentes sin miedo) y jugar un poco, pueden buscar un programa llamado crocodile clips , que es un simulador sencillo de electrónica y con el cual se puede iniciar y aprender muchísimo, poniendo manos a la obra y experimentando, aquí unos ejemplos de lo que podrian ver y hacer.
I have used that program. It's crucial to learn to use electronic components.:D
En la imagen cuando esta sustentando los dos tipos de conexión de circuitos en serie y paralelo la imagen b (circuito en paralelo) está en corto circuito, lo cual se interrumpe el flujo de las cargas eléctricas y hay rompimiento o en su momento deja de funcionar, cabe resaltar que en un circuito en serie la corriente es igual y el voltaje se divide según cada una de las cargas, pero al final debe la suma debe ser igual al que se provee en la batería o fuente de alimentación , esto se conoce como las leyes de kirchhoff de Voltaje como de corriente y en el circuito en paralelo ocurre lo contrario se mantiene el mismo voltaje en cada una de las cargas y la corriente se divide en cada malla, es muy importante en el diseño de circuitos.
Tienes absolutamente razón, la corriente fluiría por el camino con menos resistencia, es decir, seguiría por el cable si pasar por ninguno de los focos.
gracias
El circuito en paralelo que se muestra en el minuto 6, está en cortocircuito.
Tiene razón, debieron dejar el circuito hasta el segundo bombillo y no cerrarlo porque se están uniendo el positivo y el negativo.
Es verdad la corriente es perezosa y siempre busca la salida con menos resistencia.
Entonces para confirmar cuando estudie circuitos electicos voy a "suponer" que el flojo va de positivo a negativo por convención. Pero debo saber que en la vida real los electrones van de negativo a positivo ¿Cierto?
así es, realmente lo de analizar los electrones es algo mas teórico, en la vida practica casi siempre se analiza de positivo a negativo.
correcto
Detalles que pueden ayudar a entender mejor cada circuito:
Circuito Serie:
La corriente en un circuito serie tiene un único camino. Esto quiere decir que si el circuito se interrumpe en algún punto, todo el flujo de electrones se detendrá, y los elementos conectados al circuito se apagarán.
El voltaje aplicado a cada elemento, será proporcional al valor de su resistencia. Es decir, que mientras mayor sea la resistencia de un elemento, mayor será el voltaje aplicado sobre él
Circuito Paralelo
La corriente en un circuito paralelo fluye por caminos diferentes. Por este motivo, es posible que aunque un elemento se apague, los demás sigan encendidos, ya que los electrones tienen caminos alternativos para continuar fluyendo. Esto también permite que la corriente en cada elemento pueda ser distinta en función de su resistencia (ya que el voltaje es el mismo para todos los elementos del circuito)
Gracias!
En el ejemplo del circuito en paralelo, no se va a encender ninguna bombilla ya que hay un camino que no ofrece resistencia al paso de la corriente. Si quieres que se enciendan esas bombillas deberías de quitar el cable de la derecha.
¿Qué herramienta digital usa Ricardo para hacer los diagramas?
¡Hola!
El profesor utiliza un iPad con un Apple Pencil y la app Sketchbook 😄
Is there a version of this for Windows?
¿alguien concuerda conmigo que el profesor se equivoca en el ejemplo (A) diciendo que ampolletas en serie alumbran cada vez menos y con menos tensión?, según mi conocimiento eso es errado por que ambas ampolletas deben iluminar lo mismo con el mismo voltaje serian 4,5 V aprox. solo varia si son de distintos Watts,
Dejaré mi comentario para enterarme de la respuesta. 😅
La fuente es de 9V y esta entregando al circuito 1A es decir entrega 9W, como es un circuito en serie la corriente que circula por todos los elementos debe ser la misma 1A.
9V = R1(1A) + R2(1A)
para que se cumpla lo del profesor ricardo R1 = 5 Ohms y R2 = 4 Ohms, consumiendo diferente potencia (energia) como lo comenta el compañero Alexinor.
Si agrega otra "lampara o elemento X" cuyo valor de V < Vr2 < Vr1 entonces esta R3 < R2 < R1
no me gusto el ejemplo con lamparas es muy confuso y muy somero.
Buenas chicos compañeros y profesor r, quería consultar porqué em un circuito se consume mas voltaje y porqué en otro se consume mas amperaje.
Saludos
si te consume mas voltaje es por que tendras resistencias de mayor valor o usas una fuente que de mas amperaje recuerda v=ir
voltaje = corrienteresistencia
Ojo con la ortografía & la puntuación.
En serie:
La corriente se mantiene
El voltaje se divide
En paralelo:
La corriente se divide
El voltaje se mantiene.
¿Por qué poner esas lámparas si es un circuito cerrado generando un cortocircuito? Para las próximas personas que vean el curso busquen info, por favor, y noten que jamás tendríamos '1 amper' en el segundo circuito debido al corto que se está generando. La intensidad así tiene al infinito. De hecho lo pueden comprobar con la fórmula de la ley de Ohm.
Esa parte final del circuito para que lo comprendan es como si tenés una batería y unís sus terminales con algún conductor.
En ese circuito mostrado las lámparas no cambiarían en nada su estado y la corriente que tendrían sería despreciable ya que la corriente tiende a elegir el camino más simple por lo cual no hay razón para seguir el de la resistencia que tienen internamente las lámparas. Saludos ojalá corrijan el circuito eléctrico mostrado .
Pd: jamás conecten un led directo a una fuente incluso aunque apliques la tensión nominal, lo correcto es poner una resistencia.
tiende al infinito*
Les recomiendo mucho este video de El Traductor de Ingeniería s quieren profundizar en el tema. Dura una hora, pero les aseguro que aprenderán demasiado y lo entenderán todo con mejor claridad.
Lo vi completo, excelente aporte!!
gracias profe aporte
SERIE : Cambia la TENSION
PARALELO: Cambia la Corriente
Un circuito eléctrico es un sistema de componentes eléctricos conectados por conductores eléctricos que forman un camino cerrado por el cual la corriente eléctrica puede fluir. Los componentes eléctricos incluyen fuentes de energía eléctrica, tales como baterías o generadores, así como resistencias, capacitores, inductores, diodos, transistores, interruptores, relés, motores eléctricos, entre otros.
La función de un circuito eléctrico es permitir que la energía eléctrica se transmita desde una fuente de energía a un dispositivo o sistema eléctrico para que éste pueda funcionar. La corriente eléctrica fluye a través del circuito debido a la diferencia de potencial eléctrico existente entre los polos de la fuente de energía y los componentes del circuito.

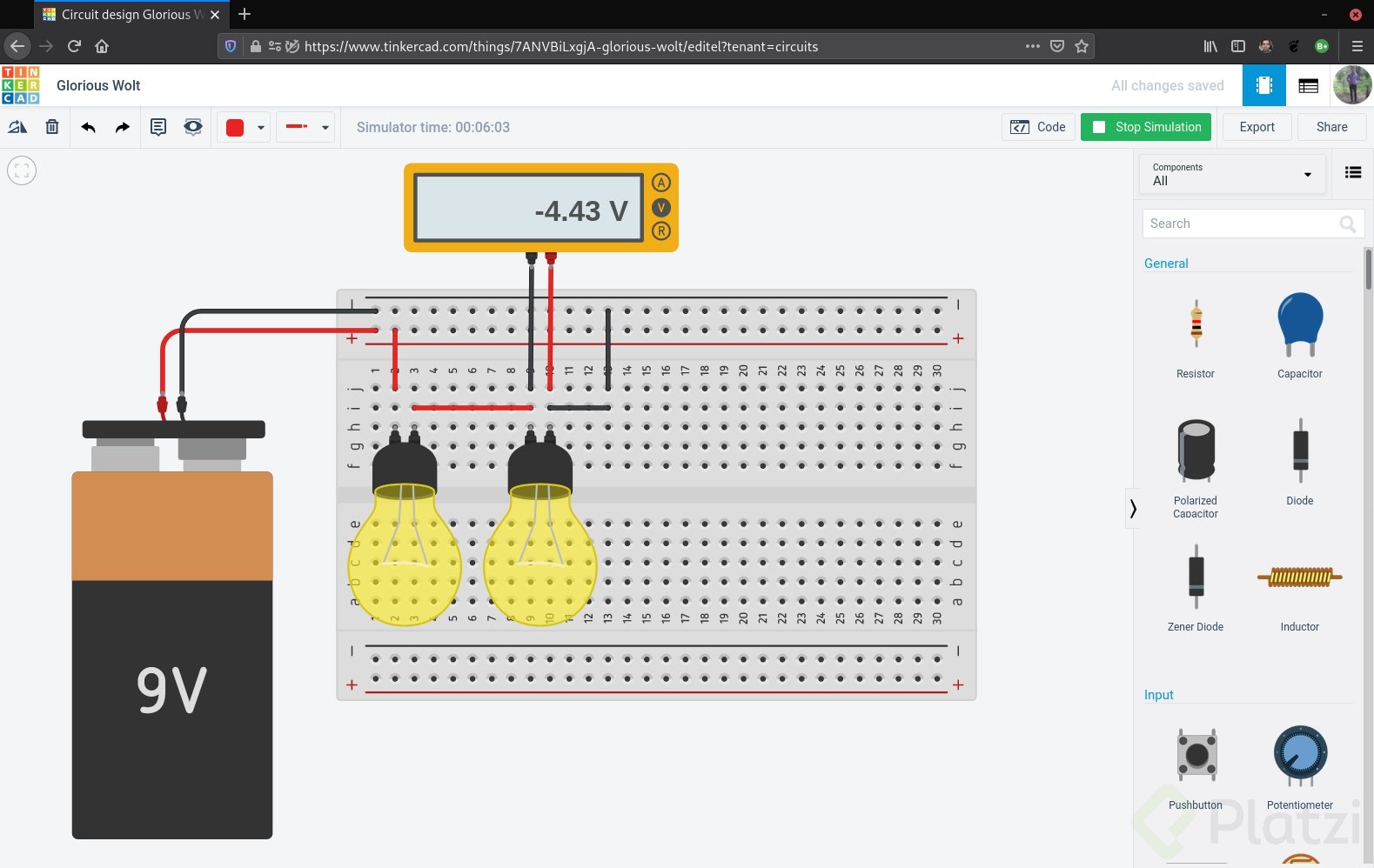

puedes usar la aplpicación tinkercard es gratuita y te permite crear circuitos sin miedo a quemar dispositivos; puedes crear circuitos sobre una protoboard y hasta medir voltage, intensidad, resistencia con un multímetro.
Un circuito necesariamente debe ser negativo - positivo para poder funcionar, de lo contrario daria un corto circuito, Pero no pasa nada si el circuito está abierto y no tiene fin? ¿Qué pasaría con la energía? ¿Se devuelve a su punto de origen? O ¿por el contrario se pierde en el aire?
Si la energía no tiene a donde dirigirse y el circuito abierto no tiene forma de descargar es como un cable cortado donde si los extremos no se tocan simplemente hay una potencialidad (la corriente que no fluye) hasta que toque algo que se encuentre en carga mas negativa que la suya para descargarse.
Como los pajaritos en los cableados, debido a que no puentean con una carga negativa pueden estar sin problemas ya que no representan un camino para descargar.
Entonces, por lo que entendi en el circuito en paralelo los componentes tambien hacen la suma hasta llegar al total de corriente, por lo que cada componente tiene una corriente de 0.5A, o no?
Exacto
si, en paralelo el voltaje se mantiene igual y la corriente se suma
