Concepto de Tierra en Circuitos Eléctricos y Electrónicos

Curso de Fundamentos de Electricidad y Electrónica

Clase 11 de 20

Clase 11 / 20

Recursos

Jesus Aguilar Nuñez

Hace 6 años

Hola.

Como ya se explico en la clase ¿Qué es la tierra eléctrica?, es un concepto relativamente nuevo, que se usa para desviar excesos de energía en el circuito. Pero a veces nos preguntamos o notamos que nuestras casas, apartamentos, oficinas existen “toma corriente” de tres pines los cuales emplean un sistema de puesta a tierra. En donde todos estos excesos de “energía” pueden escapar sin causar daños (material o físico) ya que son atraídos por la toma de tierra al tener más conductividad (o menor resistencia a la corriente).

Dato curioso: Cuando se usa 330v en una instalación, que se usa mayormente en las industrias o en la transmisión de electricidad, el sistema de tierra deja de ser una varilla y pasa a ser una malla.

Bien, después de esa introducción entremos al tema central.

¿Por qué la varilla o jabalina es de cobre?

Cuando se hace una toma a tierra ++se busca que sea de un material que tenga alta conductividad++ para la varilla (jabalina, en otros paises). Tenemos metales como el oro, la plata, el cobre, entre otros, debido a que el cobre es el más asequible por su bajo costo, buena resistencia y manejo de este material, en comparación a los materiales que están por delante de el.

Aunque, en una instalación eléctrica residencial, algo que tiene ++igual o hasta más valor en la puesta a tierra es la mezcla que pones al rededor de esta++, para que te asegures que la corriente pase por la varilla. Mayormente ++se compone de la mezcla de++ cal pero con algunos trozos de metal, como cobre, aluminio o pedazos de cable sobrante de la instalación de la residencia. Pero actualmente puedes encontrarla en las ferreterías.como “Sales Electrolíticas”.

Te darán alguna de las siguientes presentaciones.

Las primeras dos se agregan a la cal o al cemento, la tercera no necesita que se necesita algún otro aditamento

Pero esta mezcla se le van agregando más elementos dependiendo el tipo de suelo. En lugares de clima cálido, donde es suelo es árido necesitas que la mezcla sea más alcalina. En cambio en lugares con climas tropicales, necesitas que la mezcla no sea tan alcalina la mezcla.

Espero haber agregado algo interesante y útil para ustedes.Saludos.

Comentarios (42)42 comentarios

Alejandro Urrea Giraldo

La linea a tierra por si sola, no protege la instalación eléctrica de un casa contra sobrecorrientes o sobretensiones, típicas de un corte y reconexión repentina del suministro eléctrico (como indica Ricardo en el video). Para esto existen dispositivos diseñados específicamente para este propósito.

El verdadero propósito de la linea a tierra es brindar un camino mucho menos resistivo a la corriente, en caso de que una persona entre en contacto, por ejemplo, con la carcaza energizada de un aparato defectuoso. Sin la línea a tierra, la corriente usaría el cuerpo de una persona como camino para seguir fluyendo.

Moises Cruz Alcala

Hace 5 años

¡Wow!, excelente aporte.

Cesar Augusto Barco de Gouveia

Hace 7 años

Tierra eléctrica

Cuando trabajamos en circuitos, seguramente veremos un símbolo de tierra. Más adelante veremos a profundidad esto. Las conexiones de nuestros hogares casi siempre tienen un polo a tierra. Esto genera demasiada confusión cuando somos principiantes en esta carrera.

¿Qué es un polo a tierra?

Se parece a algo como esto:

Es una varilla se cobre entierra para disipar la electricidad sobrante en el circuito de nuestros hogares. Si nuestra casa es lo bastante moderna, tendrá tres conectores. ¿Para que sirven estos tres conectores? Los dos primeros, generalmente los de la parte superior que están en paralelo, contienen la corriente alterna y permiten su flujo, van a poseer tensión. El tercero va conectado al cable que se va a tierra, recuerden: esto sirve para disipar excesos que pueden llegar a existir en la energía de nuestros hogares.

Ejemplo

Cuando no aterrizamos nuestro equipo de música o planta de sonido, puede emitir ruido que no debería. Esto pasa por que no es capaz de disipar o eliminar esa energía sobrante que fluye en nuestro circuito, como cargas electrostática y cosas parecidas que afectan a nuestro sistema. Otro ejemplo sería cuando se va y viene la luz de golpe (en Venezuela esto pasa a cada rato equisde) los reguladores por lo general van a encargarse de reparar esa energía excedente. Si no hay un regulador pero tenemos un polo a tierra, va a regular la energía excedente.

Diego Fernando Ramos Aguirre

Gracias, que buen resumen

Thomas Alexander Riddle Delgado

Buen resumen

Alberto González

¡Hola! Profe, ¿A qué se refiere cuando dice que los conectores contienen tensión? ¿Qué es la tensión?

Guillermo García López

Podrías mencionar en qué se segundo del video menciona el concepto de "tensión"?

En el minuto: 1:00 el profe dice: 'son conectores que van a contener tensión.'

Renato Ignacio Cuba Rodriguez

En la industria aeronáutica usamos la estructura de la aeronave como contacto a tierra.

Wilmer Steven

https://www.youtube.com/watch?v=zHJkJGBdvwE I recommend this video to understand how positive and negative charges work.

Leonard L

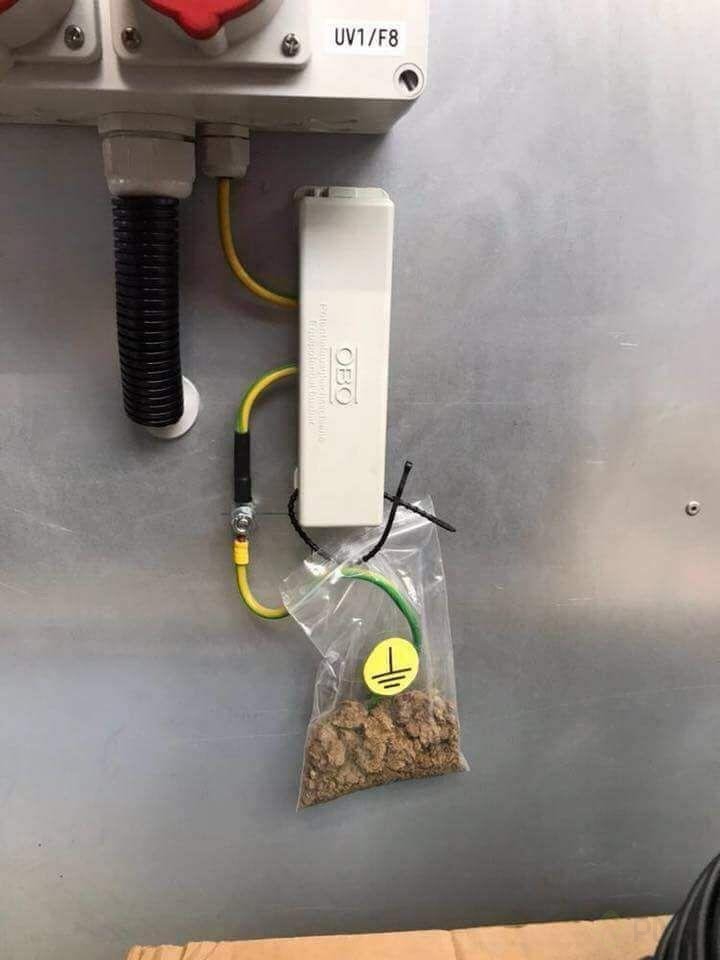

Esta conexión a tierra funciona?

Kenneth Angulo L

Hace un año

Jajajja !

Jorge Vidal Pérez López

Saludos Profe, Algun libro que recomiende para el diseño de la electrónica de potencia.

Ricardo Celis

Profesor

a mi me gusta este por su enfoque en movimiento > https://www.amazon.com/Power-Electronics-Technology-Motion-Control-ebook-dp-B075RYJFGD/dp/B075RYJFGD/ref=mt_kindle?_encoding=UTF8&me=&qid=

uno mas clasico seria este https://www.amazon.com/Power-Electronics-Motor-Control-2ed-dp-0521478138/dp/0521478138/ref=mt_paperback?_encoding=UTF8&me=&qid=

Saludos control!

Andrés Leonardo Mogollón Benavides

Recuerdo que vivía en una casa donde no existía conexión a tierra, creo que no la tenía pues cuando quería jugar con mi guitarra eléctrica al conectar el amplificador al tomacorriente este sonaba horrible, tenía una interferencia, cosa que no me pasó cuando decidí mudarme.

Dardo Luis Vilar Rivero

A mi me pasa algo similar, el amplificador tiene ruido cuando uso la pedalera de efectos con una fuente de poder, pero no así cuando uso la pedalera con baterías, seguramente la fuente requiere una descarga a tierra.

Agustin Isaias Salinas Quinteros

creo que en mi pais eso que usted dice que va a tierra se llama JABALINA use en telecomunicaciones si estoy en lo correcto creo

Jhon Sebastian Zuluaga Castañeda

Tengo una pregunta. sabemos que casi todos los electrodomésticos de hoy en día vienen con tras patas la cual una de ellas se llama polo a tierra y pues tiene una gran función que es para sacar el excedente de electrones para así cuidar nuestros electrodomésticos… resulta que algunas casa no tienen conectores para tres entradas, solo de dos, por lo cual recurrimos a comprar un convertidor como estos.

mi pregunta es si yo uso el convertidor pierdo la función del polo a tierra? o por dentro de este convertidor trae algo parecido para liberar las sobre cargas de electrones?.

Eloy Chávez Dev

Holiiii 👋🏻

La verdad es una pregunta que no me había hecho antes, la verdad investigaré un poco más, pero parece que no es solo usar el adaptador y ya, porque Samsung tiene incluso una publicación sobre el uso de adaptador para la clavija de tu refrigerador, lo cual me hace pensar que también depende del voltaje de consumo. En microondas me he dado cuenta de que no es nada recomendable.

willmar fernando romero marin

se pierede la descarga a tierra al no tener coneccion de la patita

Jorge Ivan Lopez Santiz

gracias, profe me resolviste tantas dudas

Oscar Luis Matias Colorado

SIEMPREEEEE me pregunté porque la tierra, nunca nadie me dio la respuesta clara, hasta ahora. jajaja

Javier Carrillo Sanchez

Hace 4 meses

por eso la tierra fisica en un circuito electrico es una proteccion

Gabriel Obregón

📌Polo a Tierra

🔹 Definición

Varilla de cobre instalada en la casa.
Su función es disipar la corriente sobrante.

🔹 Enchufes modernos

Tienen tres conectores:
- 2 para corriente alterna.
- 1 para la tierra, que elimina la energía extra.

🔹 Ejemplo práctico

Una consola de audio sin conexión a tierra puede:
- Generar interferencia.
- Producir estática.
Aunque el circuito funcione bien, la energía no se disipa.

🔹 Importancia del polo a tierra

Protege los equipos eléctricos.
Evita acumulación de energía estática.
Los reguladores también ayudan a disipar, pero todos los sistemas necesitan conexión a tierra.

Moisés Manuel Morín Hevia

Tierra eléctrica. Disipar corrientes que sobran en el circuito.

Sebastian Sansoni

Hay un uso ambiguo sobre la "tierra eléctrica". Te comparto dos significados posibles:

Es el cátodo de una fuente de energía. Por donde salen los electrones. También se lo conoce como polo negativo (ya que los electrones tienen carga negativa). Para que los electrones (e-) circulen es necesario que el circuito esté cerrado, es decir, que un extremo del conductor este a un potencial eléctrico (voltaje) mayor que el otro extremo. (asumiendo que solo hay 2 extremos).
El significado a que hace referencia el vídeo es una MEDIDA DE SEGURIDAD. Cuando un dispositivo eléctrico (microondas, horno eléctrico, heladera, motor, etc) por algún motivo tiene su carcasa electrificada (conectada a una fuente de energía capaz de generar un daño en otros dispositivos o personas) y si tienes conexión a tierra en la instalación de tu casa, el cable a tierra al estar conectado a la misma carcasa, en vez de hacer algún daño, se envía al suelo. Si además en tu casa tienes un dispositivo conocido como "diferencial" o "disyuntor", este detecta que hay una fuga de corriente y abre el circuito. Evitando que se efectúen daños en la instalación (quemando cables, equipos, etc) o en las personas (ya que evita que te electrocutes).
Se usa en otros sentidos también, pero para no complicar más la idea te comparto las 2 principales. (Se usa como jaula de faraday, como eliminador de ruidos electromagnéticos, entre otros)

En resumen: El sentido que le da el video es como **medida de seguridad **.

Anderson De Jesús Díaz Rodríguez

Hace 4 años

Tengo una pregunta ¿Si la casa cuenta con aterrizaje quiere decir que evitaría accidentes en equipos electrónicos o de cocina que están sobre cargados que al tocarlos nos puedan generar el famoso "corrientaso"? ya que el exceso se estaría conduciendo a la tierra ¿no?

Gerardo Garduño Rosas

Primero tu corriente electrica llega a una determinada carga eléctrica que esta puede sufir variaciones que pueden dañar a tus equipos electronicos ya que no tienen un aparato o chip para resivir altos voltajes por ponerlo como ejemplo, entonces al poner el trafico lo que hace es que cuando vengan esas variaciones los picos de electricidad se vayan a ese punto para que impidan el pazo y de esta manera se dañen.

Carlos Silva

¿Debe ser necesariamente una varilla de cobre o puede ser cualquier varilla? Pregunto porque he visto que usan cualquier varilla y la pintan con color tipo cobre y ya ahí la entierran. ¿Produce un efecto similar o no?

Juan Pablo Celiz

¡Hola!

No es lo mismo, lo ideal es que el material que se utiliza como puesta a tierra tenga la mayor conductividad posible, es decir, poca resistencia. Los mejores conductores son los metales como el oro, la plata, el cobre y el aluminio. Teniendo en cuenta precio/calidad se utilizan el cobre y el aluminio, pero como dato curioso el aluminio conduce un 60% en relación al cobre.

Por ende, no, no debe ser necesariamente una varilla (jabalina) de cobre pero sería ideal que fuese así o mejor.

¡Saludos!

Cuando se ha una toma a tierra ++se busca que sea de un material que tenga alta conductividad++. Tenemos en primer ligar el oro, después la plata y luego el cobre, debido a que el cobre es el más asequible por su bajo costo en comparación a los materiales que están por delante de el.

Aunque, en una instalación eléctrica residencial, algo que tiene ++igual o hasta más valor en la puesta a tierra es la mezcla que pones al rededor de esta++, para que te asegures que la corriente pase por la varilla. Mayormente se compone de la mezcla de cal pero con algunos** trozos de metal**, como cobre, aluminio o pedazos de cable sobrante de la instalación de la residencia. Pero actualmente puedes encontrarla en las ferreterías.como "Sales Electrolíticas".

Pero esta mezcla se le van agregando ++más elementos dependiendo el tipo de suelo++. En lugares de clima cálido, donde es suelo es árido necesitas que la mezcla sea más alcalina. En cambio en lugares con climas tropicales, necesitas que la mezcla no sea tan alcalina la mezcla.

Espero haber agregado algo interesante y útil para ti. Saludos.

Luis Guillermo De Leon Gomez

el radio de mi auto hace un sonido cuando acelero o cuando pongo el pidevias, eso puede ser?

En car audio, este problema se llama ground loop hum.

Es causado por el alternador del carro y tambien tu estereo esta recibiendo interferencia de los relays direccionales.

Si puede ser un problema de tierra, el amplificador del stereo no tiene una buena puesta a tierra. Otra problema comun es que los cables usados sean de mala calidad y no tengan un blindaje suficiente. Se recomienda separar los cables de audio y de corriente por rutas diferentes.

ALICIA CANTA PANDAL

una pregunta
