Multímetro

Vamos a ver qué es un multímetro, cómo usarlo y también muchos tips de cómo adquirir uno.

Rangos

Los multímetros vienen en diferentes costos. Los más baratos pueden salir hasta en 4 dólares, comprar este tipo de multímetros compromete la precisión al medir los circuitos, medir capacitancia o funcionalidades extras que se usarán, puede que no las tenga. Tenemos el rango intermedio que te permitirán medir las siguientes unidades:

Voltaje.
Continuidad.
Auntorango: hace que se ajuste y te dé la lectura correcta.
Hold: te permite guardar un valor.
Backlighting: te permite trabajar en lugares donde carezca la luz.
Iodos.
Resistencia.
Capacitancia.
Frecuencia.
Temperatura.
Amperaje.

Los multímetros además tienen que decirte que tan seguro son de usar con altos voltajes. Uno de calidad media soporta hasta 1.000 Volts en mediciones de voltajes. En la parte inferior del multímetro muestra donde conectar los cables de mediciones para captar lo que deseemos y obtener el resultado que queremos.

Recomendación

Si deseas dedicarte a esto seriamente, a la electricidad y a la electrónica, es mejor que adquieras un multímetro industrial o profesional para tener mediciones más amplias y precisas. Pueden salir muy costosos pero son inversiones a muy largo plazo. Esto solo si de verdad quieres dedicarte únicamente a esto.

Tipos de multímetros

Gama baja

Gama media

Gama alta

Gracias por las imágenes, muy ilustrativo

muchas gracias por el aporte!!

Aunque la clase se llama ¿Qué es un múltimetro?, nunca lo explicó

Para los que quieran saberlo, un multímetro (o tester) es un dispositivo que sirve para medir magnitudes físicas relacionadas con la electricidad. Generalmente, es posible medir con un multímetro los magnitudes más comunes en un circuito eléctrico: la resistencia, el voltaje y la corriente (En corriente alterna o corriente directa). Dependiendo de las características del modelo y la marca del multímetro, es posible que brinde funcionalidades más extendidas como medir otras magnitudes (capacitancia, inductancia, temperatura, frecuencia, etc), probar dispositivos electrónicos como transistores, diodos, etc., o medir la continuidad de un cable.

Cada magnitud puede ser medida en diferentes rangos, que generalmente oscilan entre los valores más comunes. Para tomar las mediciones, se usan 2 cables (color rojo y negro) con diferentes terminaciones que facilitan la medición.

Un multímetro es un instrumento ampliamente usado por profesionales de la electricidad y electrónica, y requiere que la persona que lo use tenga algún conocimiento sobre circuitos para evitar accidentes

mi viejo ha quemado 2 tester en un mes jaja imaginense

gracias :3

Muy explicativo, gracias

El multimetro tiene dos puntas para conectar, una siempre ira a COM (generalmente es la de color negro) y la de color rojo en otra termina dependiendo que vayas a medir:corriente, tensión, etc

![](

mi humilde multimetro :-( espero me sirva y en estas epocas que no se puede salir

aaa compré el mismo

Que bello multímetro !

Es importante que verifiquemos que tipo de corriente usemos ya sea continua o alterna para el uso adecuado del multimetro.

Con el video del link de abajo pude comprender algunas básicas. Soy nuevo en la electricidad y a mí me sirvió.

Funciones básicas del multímetro digital

Gracias!

Muy importante saber los principios de funcionamiento del multimetro. Saludos, AF.

Algo para tener en cuenta es que si por ejemplo se esta midiendo un voltaje y en el multimetro aparece en negativo es porque las puntas las tenemos invertidas, solo es cuestión de intercambiarlas y nos dará un numero positivo, un tip para que no se asusten si les pasa en la medición.

Que buena explicación, pero la verdad yo empece con un voltímetro y aun lo tengo entre mis cosas, además quisiera aprender mas sobre esta herramientas de medición para llevar acabo proyectos con una buena presición en los resultados. :)

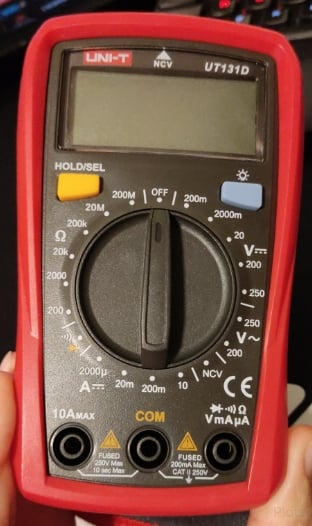

¿De qué calidad diríais que es este Multímetro?

en la escala del 1 al 10 yo le doy un 5 lo encuentro básico pero funcional

Yo tengo ese en mi arsenal desde hace 5 años, yo diría que super bueno. Me soporta golpes 😅

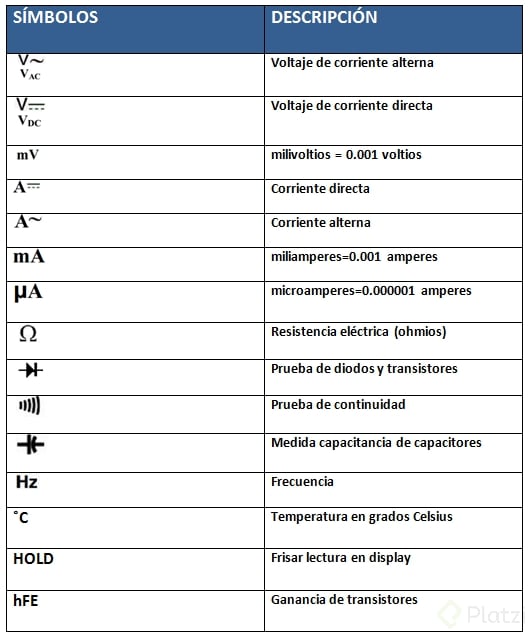

Profesor podría subir una imagen con los símbolos y su uso muchas gracias

Te la tengo ;)

)

gracias por la imagen <3

no hay enlace!!!!

Revisando

https://electronica.mercadolibre.com.co/componentes-electronicos/multimetro/uni-t

¿Es posible medir capacitores con multímetros básicos?

La mayoría de los multímetros de entrada o desechables no incluyen la función para medir capacitancia, limitándose a lecturas fundamentales como voltaje y resistencia. Si tu proyecto requiere analizar el estado de un capacitor para saber cuánta energía almacena, necesitarás invertir en un equipo de gama media que cuente con esta característica específica en su panel.

en el salvador le decimos tambien tester :D

Recomendación: Si están aprendiendo compren para dañar. Que funcione pero que no te importe que se pierda.

Para quienes quieren algo un poco más práctico, ¿Qué se requiere para detectar fugas de corriente en el hogar? El nivel de conocimiento que se requiere para esto es muy útil para crecer y tiene salida para cachuelear.

📘MULTÍMETROS

🔎 ¿QUÉ ES UN MULTÍMETRO?

📍 Herramienta para medir parámetros eléctricos y electrónicos

📍 Disponible en tiendas de electrónica

📍 Cada modelo indica el máximo voltaje soportado

⚡ FUNCIONES PRINCIPALES

🔋 Voltaje

🔗 Continuidad

🎚️ Autorango → ajusta la escala automáticamente

📍 Hold → guarda el valor en pantalla

💡 Backlighting → ilumina en lugares oscuros

🔦 Diodos

📏 Resistencia

🔌 Capacitancia

📡 Frecuencia

🌡️ Temperatura

⚡ Amperaje (corriente)

🎚️ TIPOS DE MULTÍMETROS

✨ Gama alta → máxima precisión y durabilidad

⚖️ Gama media → equilibrio entre costo y funciones

💲 Gama baja → económico, pero con limitaciones

🛠️ RECOMENDACIONES

👷 Profesionales → usar multímetro industrial/profesional

💰 Son costosos, pero una inversión a largo plazo

⚠️ Baja gama → puede ser peligroso con altos voltajes

📡 Estudiantes de IoT → un multímetro de gama media es suficiente y seguro

Recuerdo con nostalgia el primer tester (multimetro) que tuve, era analogo, y me acompano por muchisimo tiempo.

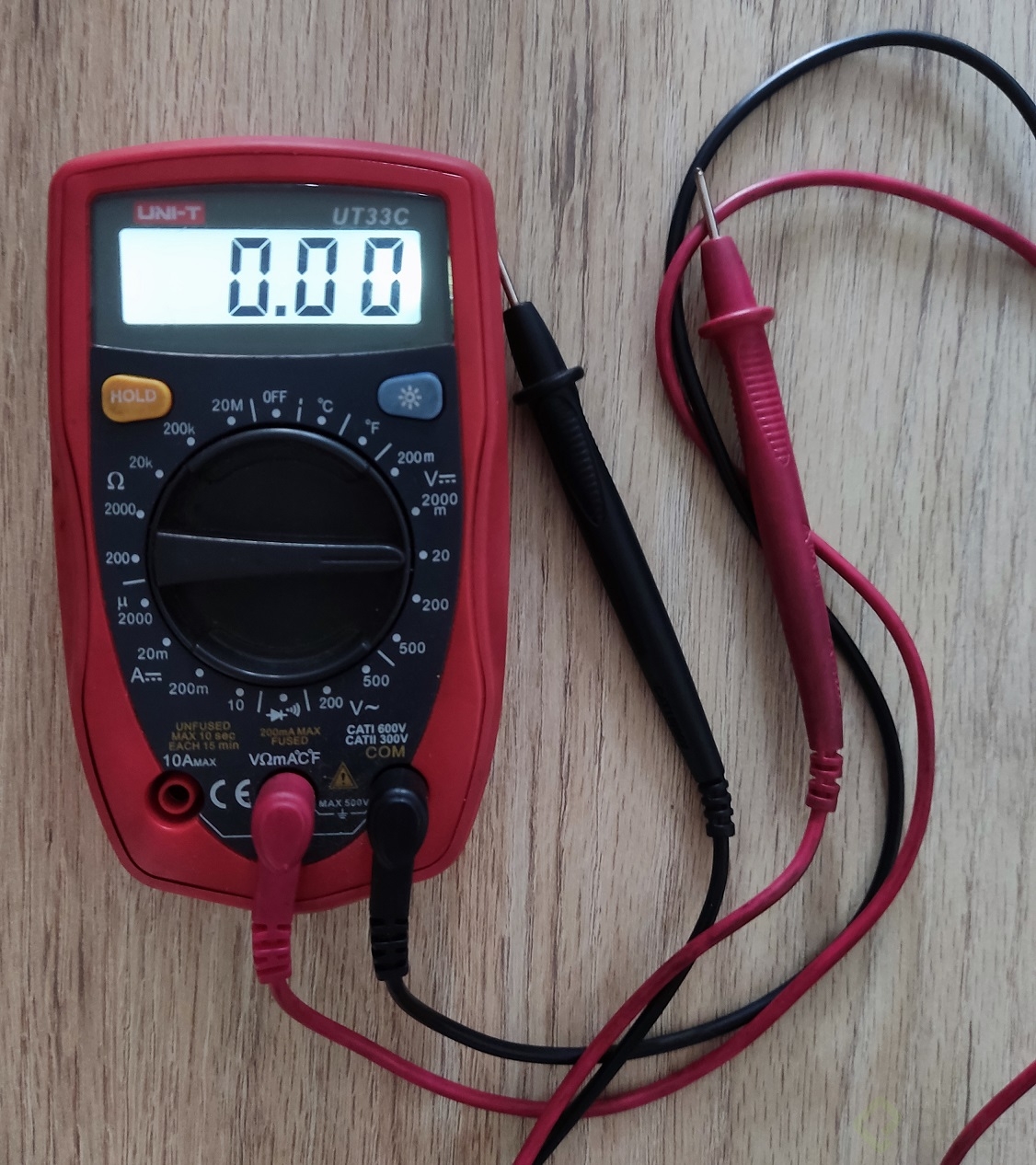

Este es el segundo que he tenido en la vida es un UnitT. Es basico pero super Util. como particularidad viene con una sonda para medir temperatura.

Que es un multímetro? Es un equipo de medición electrica que es utilizada para medir magnitudes como: voltaje, corriente, resistencia, etc.
