Construcción de un Circuito Básico con LED y Botón

Clase 14 de 20 • Curso de Fundamentos de Electricidad y Electrónica

Clase anteriorSiguiente clase

Resumen

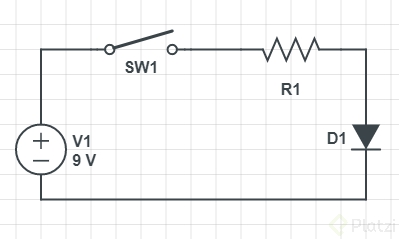

Vamos a crear este circuito con los siguientes componentes:

  • Batería (9v)
  • Push bottom
  • Led (3 v)
  • Resistencia (480 ohms)

Imágenes de cada componente

  • Batería de 9v. 👇 image.png

  • Push buttom. 👇 image.png

  • Led de 3 v. 👇 image.png

  • Resistencia de 480 Ohms. 👇 image.png

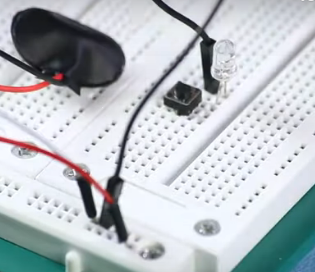

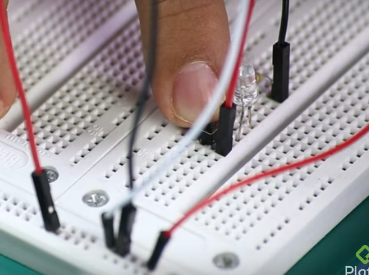

Ahora creemos el circuito. Debemos conectar los componentes con los terminales correctos en la protoboard.

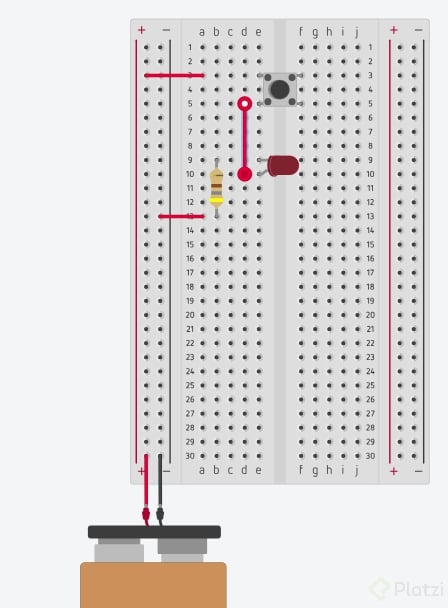

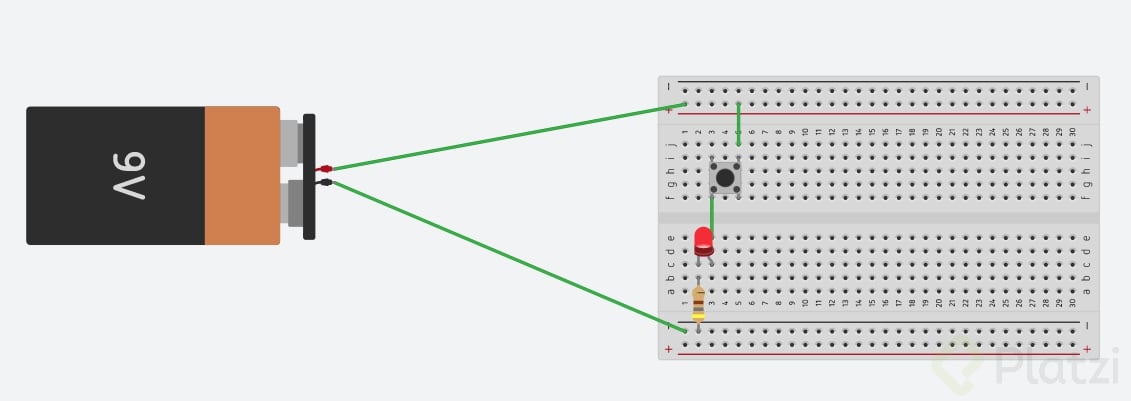

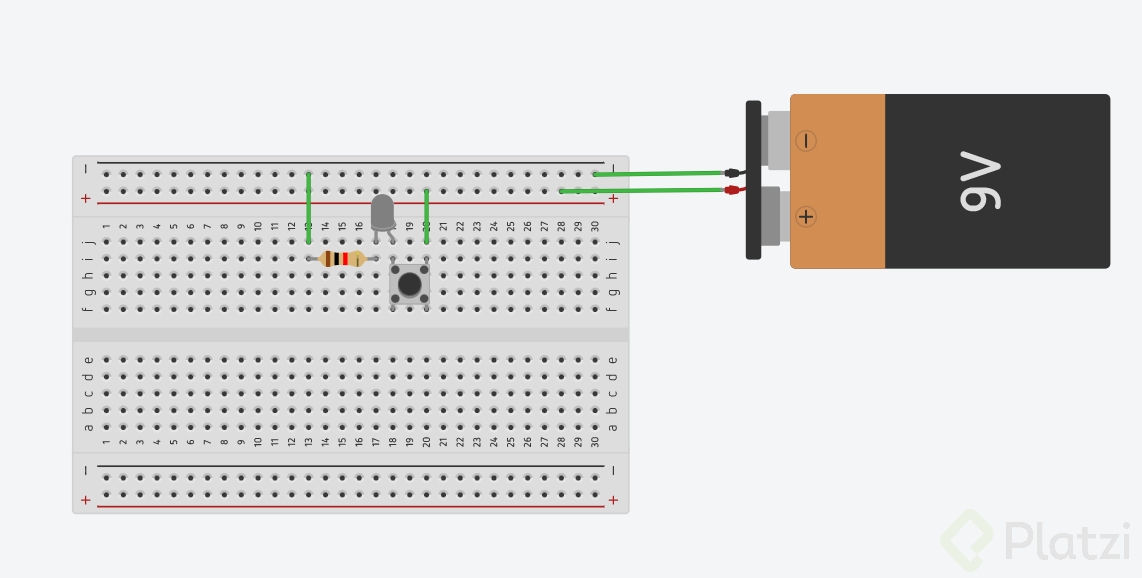

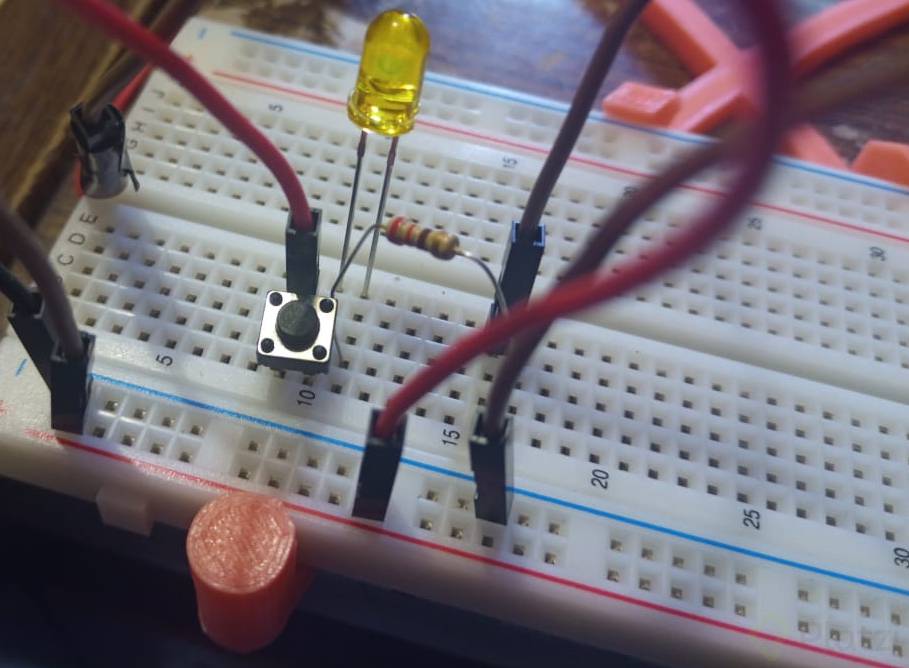

Ejemplo de creación de un circuito básico

  1. Conectaremos nuestra batería a las líneas que corresponden.


  1. Conectamos el push bottom en dos líneas diferentes para así poder interferir con el circuito


  1. Conectamos una de las paticas del led en la misma línea del push bottom para usarlo como encendedor. Recordemos que la patica más larga es positiva. Conectaremos el negativo a otra línea.


  1. Cerramos el circuito conectando la línea negativa del led a la línea donde está conectada la fuente de poder, nuestra batería. Recuerda que la electricidad se mueve de negativo a positivo.


  1. Para terminar conectamos el cable positivo y cerramos completamente nuestro ciruicto. Si se mantiene abierto no fluirá la energía.


  1. Haremos un cambio para incluir nuestra resistencia. Conectaremos mejor la resistencia a la patica negativa del led, que nos ayudará a reducir el exceso de voltaje. ¡Esto es muy importante!

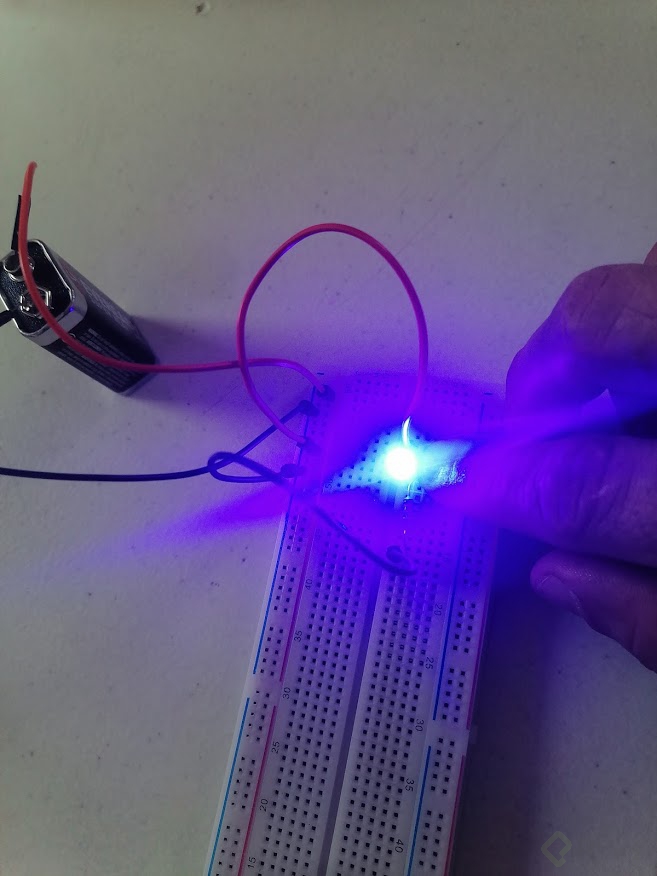

  1. ¡Ahora probemos!


  1. Listo. Haz aprendido a crear un circuito básico


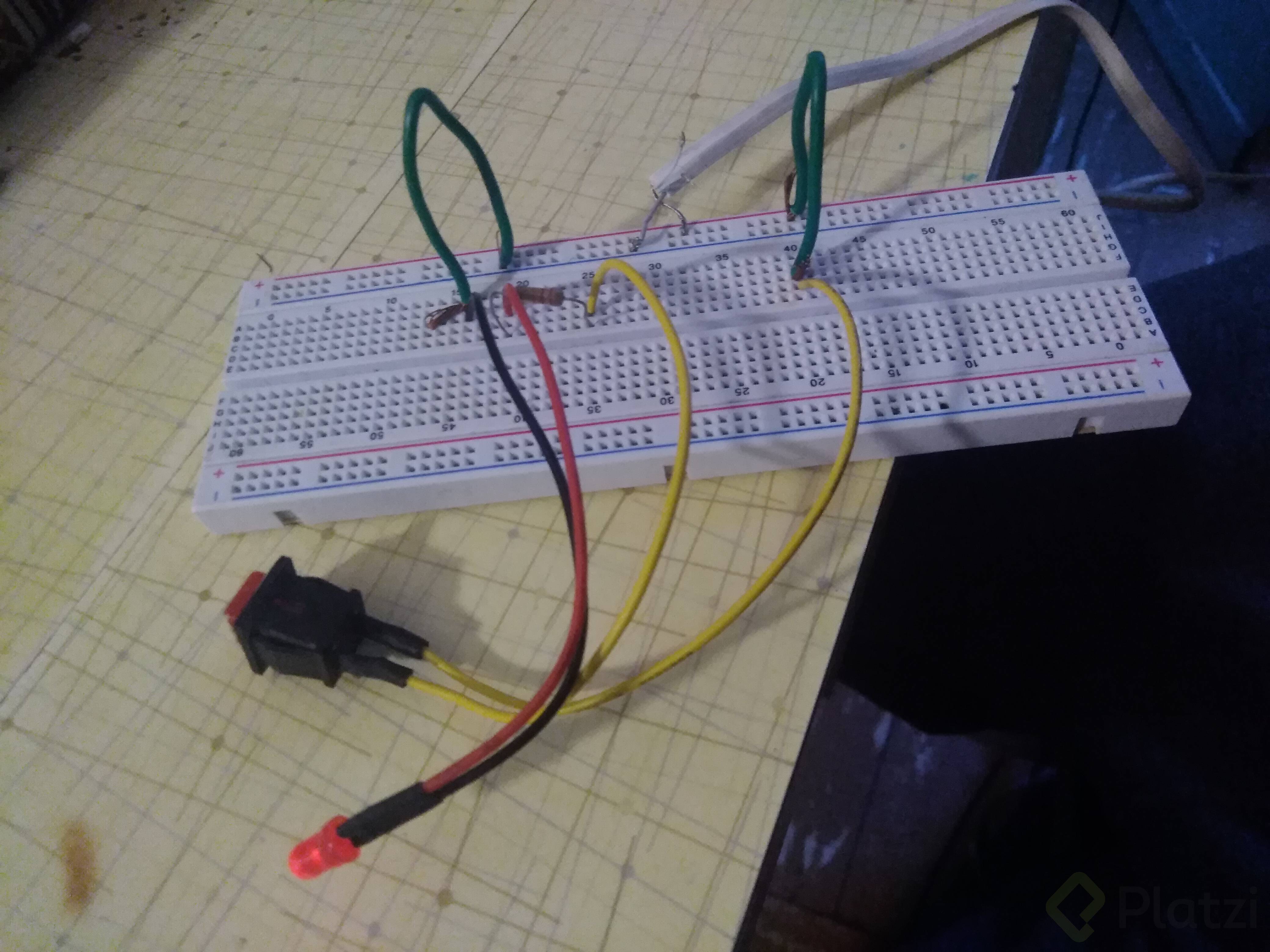

¡Comparte fotos de tu experimento en la sección de comentarios! Si tienes dudas utiliza también esta sección y alguien de la comunidad te ayudará.
