Exportar e importar modelos: formatos y como alistar un modelo para usarlo en otro programa

Clase 14 de 32 • Curso de Diseño y Modelado en Videojuegos

EDWIN VASQUEZ VALLE

student•

Parece tedioso y confuso pero si hacemos esto con cada pieza seguro no lo volveremos a olvidar, vamos si nos aprendiamos las claves del gta podemos con esto!

Activen ese HESOYAM! y a Darle. para los que estan en Consola recuerden que es mas facil: R, Negro, L A, Izquierda , Abajo, Derecha, Arriba, Izquierda, Abajo, Derecha, Arriba.

nunca voy a olvidar eso ajjhhjajhajha

Ramiro Contreras León

student•

CTRL A

Joshua Fuentes

student•

Gracias ya me había confundido

Alicia Magdalena Guamán Gualpa

student•

Sirve para seleccionar todo el texto.

Jordan Arellano Rosero

student•

Se pone el punto de origen para imantar en un motor como Unreal, por ende es imprescindible que el punto esté bien situado en los ejes X y Y para que no aparezca perdido cuando se importa.

Importante el tema de las normales para que también sean reconocidas en otros motores, esto se debe a que entre tantas transformaciones a nuestros objetos las caras quedan invertidas, Seleccionas en edit mode con A y CTRL+SHIFT+N para normalizar las caras.

EDWIN VASQUEZ VALLE

student•

si, en esta parte debemos ser aun mas milimétricos y cuidadosos que en todo lo anterior, es decir si antes estábamos 100% cuidadosos acá 200%, por eso ando trasnochando ejeje

Guillermo Galaad Mora Rodriguez

student•

"Preparación del modelo"

Ubicar origen del modelo en un punto “estratégico” para ensamblarlo después
Llevar el 3D cursor al origen del mundo con [SHIFT + S —> Cursor to World Origin]
Mover nuestro primer módulo al origen también con [SHIFT + S —> Selection to Cursor]
Revisar el que objeto este en el origen del mundo y sobe el piso
Aplicar todas las transformaciones con [Ctrl + A ——> Apply All]
1. Nota: este proceso es necesario para poder llevar nuestro modelos a otros entornos 3D

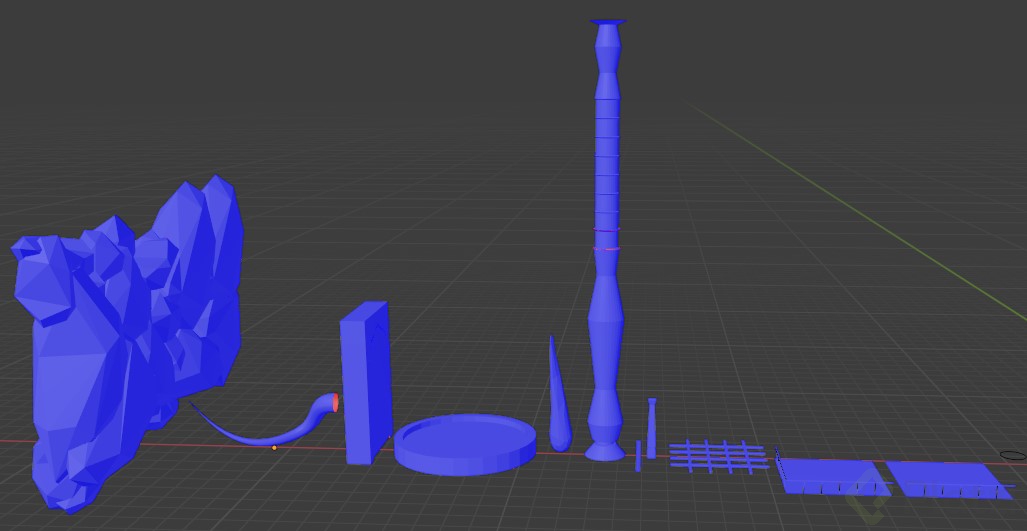

Ir a Viewport Overlays, activar Face Orientation y comprobar que todo este en color azul
1. Corregir “Normales Rojas”
2. Seleccionar objeto —> ir a object mode —> seleccionar todo el objeto dentro de object mode con [A] —> presionar [Ctrl + SHIFT + N] para recalcar las normales
3. si todo esta azul =ok
4. si no, activar la casilla “inside”
Comprobar!!
1. Origen del objeto en punto estratégico para ensambla y colocado en el origen del mundo y sobre el piso
2. 3D curso n el origen del mundo
3. Todas las normales azules
4. Todas las transformaciones aplicadas.

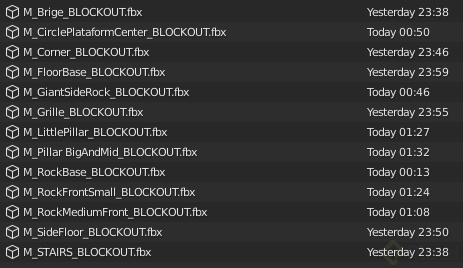

"Exportación del modelo" Con el modelo seleccionado ir a Fiel —> Export —> FBX (<3) y aplicar la siguiente configuración: En “include” - Selected objects (modelo actual) - Mesh (only) - Forward: X Forward (Igual que en unreal) - Up: Z Up En geometry - Smoothing: Face - Palomear “Tangent Space” (nota: Para exportar el “Tangent Space” nuestro modelo no debe tener N-gons, solo quads y tris. Por ultimo nombrar al modelo con esta nomenclatura: M_(nombre del objeto)_BLOCKOUT y exportar el modelo a nuestra carpeta de BLOCKOUT

Mike Rodriguez

student•

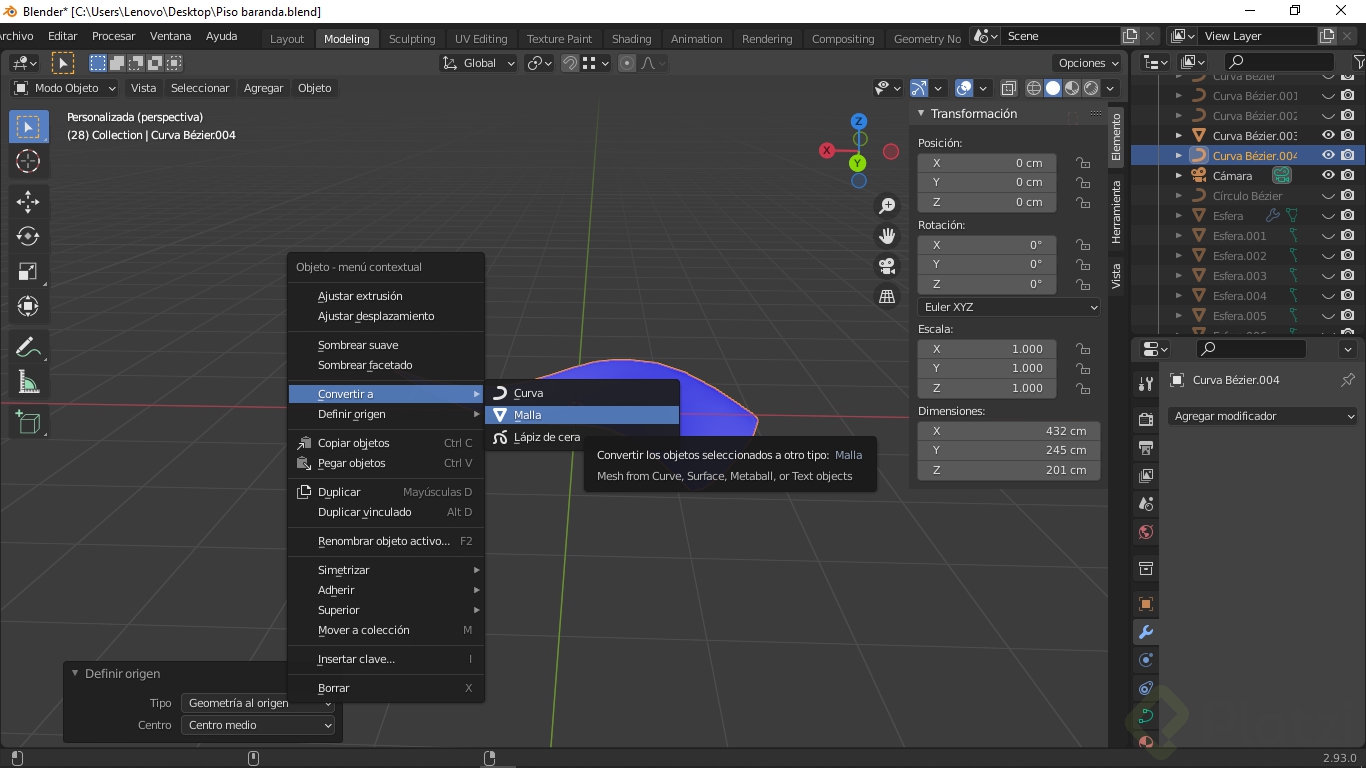

Para los que no sepan exportar el cuerno primero conviértanlo de curva a malla. click derecho al cuerno y convertir en malla. espero le sirva a quien venga detrás

José villarroel

student•

al final fui borrando todos los objetos y dejando uno, el cual exportaba, luego ctrl + z y marcaba otro objeto para luego exportar.

José villarroel

student•

estoy en la version 8.3 y no me da la opcion de exportar objeto seleccionado, alguna actualizacion cambio esto o hay algun menu diferente desde el cual conseguir el cambio

Level Tech

student•

Otro pequeño consejo. En vez de hacer todo eso sólo para no mover el punto de orígen del objeto. Se puede sólamente undir Ctrl A, y rotation & scale. Y ya, se cambia todo menos el punto de orígen que sería la locación

EDWIN VASQUEZ VALLE

student•

Listo! todo limpio y bien orientado, asi como acomodado y exportado, no vemos en Unreal!! Gracias profe!

Juan Salvador Vilca Paredes

student•

/ se trabaja mas comodo

Ramiro Contreras León

student•

Paso 2: Orientación de cara

José villarroel

student•

no me aparece la opbion Export FBx, estoy en la version 8.3, a alguien mas no le aparece?

Miguel Sierra Martínez

student•

Cuando el objeto no es cuadrado ¿Cuál es el punto de origen recomendado?, ¿Quizás el centro de masa o un borde?, gracias por la ayuda.

Gen Ko

student•

Por que se selecciona la esquina de la baranda y no el centro geometrico? Cual debe ser el centro de nuestros otros objetos más complejos?

Jordan Arellano Rosero

student•

Depende del designer, pero es una buena practica colocar el punto de origen segun con que motor trabajes y cual es tu cometido, en este caso con unreal lo hacemos para imantar diferentes props para crear un level, en resumidas cuentas son modelos modulares o props, que incluso podríamos catalogarlos luego como prefabs, la complejidad luego se la das tu depende de tus props, recuerda que la complejidad viene con cosas tan sencillas pero repetitivas como lo dijo con el tema de la catedral o iglesia.

Jonathan Jesús Roa Becerra

student•

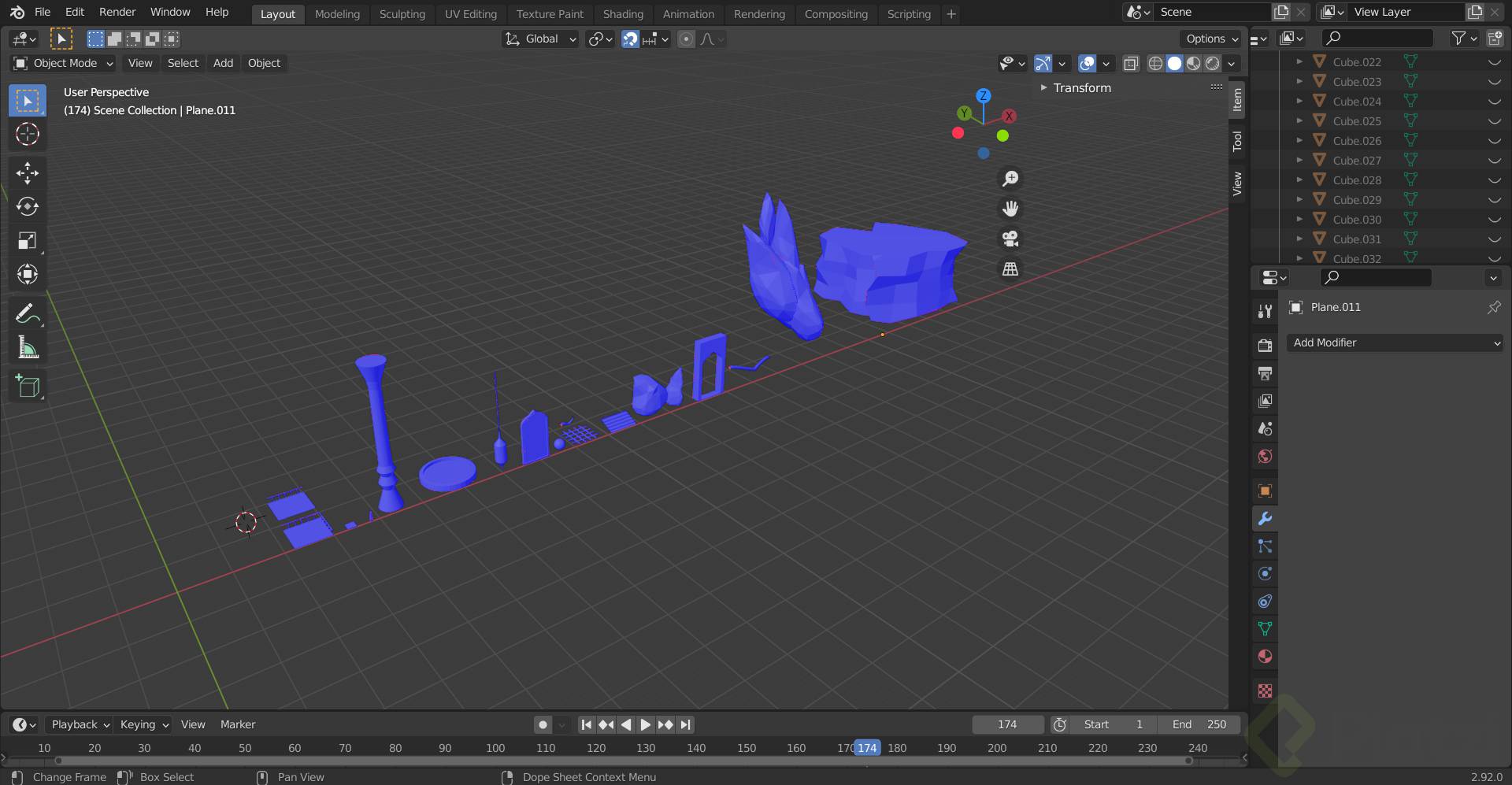

Aca dejo mis Blockout creo que si le entendi, vamos a ver que tal queda en el tal unreal

Marco Guevara

student•

Hay mamasita, ésta clase sí que me costó trabajo y aún no sé como importar las curvas de bezier jajaja.

Juan Sebastián Toro Gómez

student•

excelente

Jared Nava

student•

Para los objetos compuestos de 2 o mas formas basta con seleccionar el conjunto > exportar o hay alguna manera de combinarlo como un objeto unico? quiero evitar problemas con el punto de origen.

Nahuel Venencio

student•

Para combinar dos o mas objetos de la escena en un mismo objeto basta con seleccionarlos y luego precionar CTRL + J. :)

Saludos.

Juan Salvador Vilca Paredes

student•

Marco Guevara

student•

Compañero, cómo exportaste el cuerno?

Gen Ko

student•

Fue más tardado de lo que creí alistar todos los bloques.

EDWIN VASQUEZ VALLE

student•

Si la verdad mientras le agarras el tiro, uno se enreda y se tarda mas de l que piensa, yo dije, megh eso lo hago ojos cerrados, y tuve que volver a esta clase para ver como era jajaja
